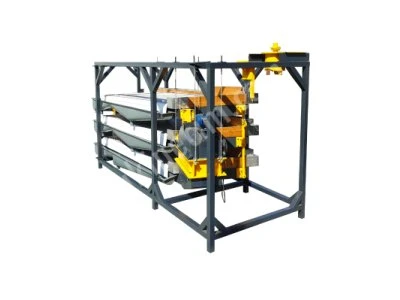

Vza Maden Konsantre Masası (3 Katlı) Vza-Sm03

Eğimli vaziyette monteli olan masanın tasarım sistemi, cevherin yoğunluk farklarından yararlanılarak, su yardımı ile, birbirlerinden ayrıştırılması üzerine kurulmuştur.

Ana taşıyıcı gövde, U profillerden yapılmış çelik konstrüksiyondur. Onun üzerinde kutu profillerden üretilmiş ikinci bir çelik konstrüksiyon bulunmaktadır. Masaların ayrıştırma yüzeyleri ise fiberglas’tır.

DEISTER tarafından tasarlanan bu ayrıştırma masaları ahşap konstrüksiyon üzeri kauçuk şeritlerle kaplı membran malzemeden üretilmekteydi. Son birkaç yıldır tüm gelişmiş ülkeler ahşap ve membran yerine, çelik konstrüksiyon üzerine fiberglas yüzey kullanmaktadırlar. Bizim de üretmiş olduğumuz masalar aynı özellikleri içermektedir.

Fiberglas yüzeyler aşınmaya karşı çok dayanıklı olup, kusursuz bir yüzeye sahiptirler. Bu da malzemenin yüzeyden kayarak daha rahat gitmesine ve ayrıştırmada minimum kayıp verilmesine olanak sağlamaktadır.

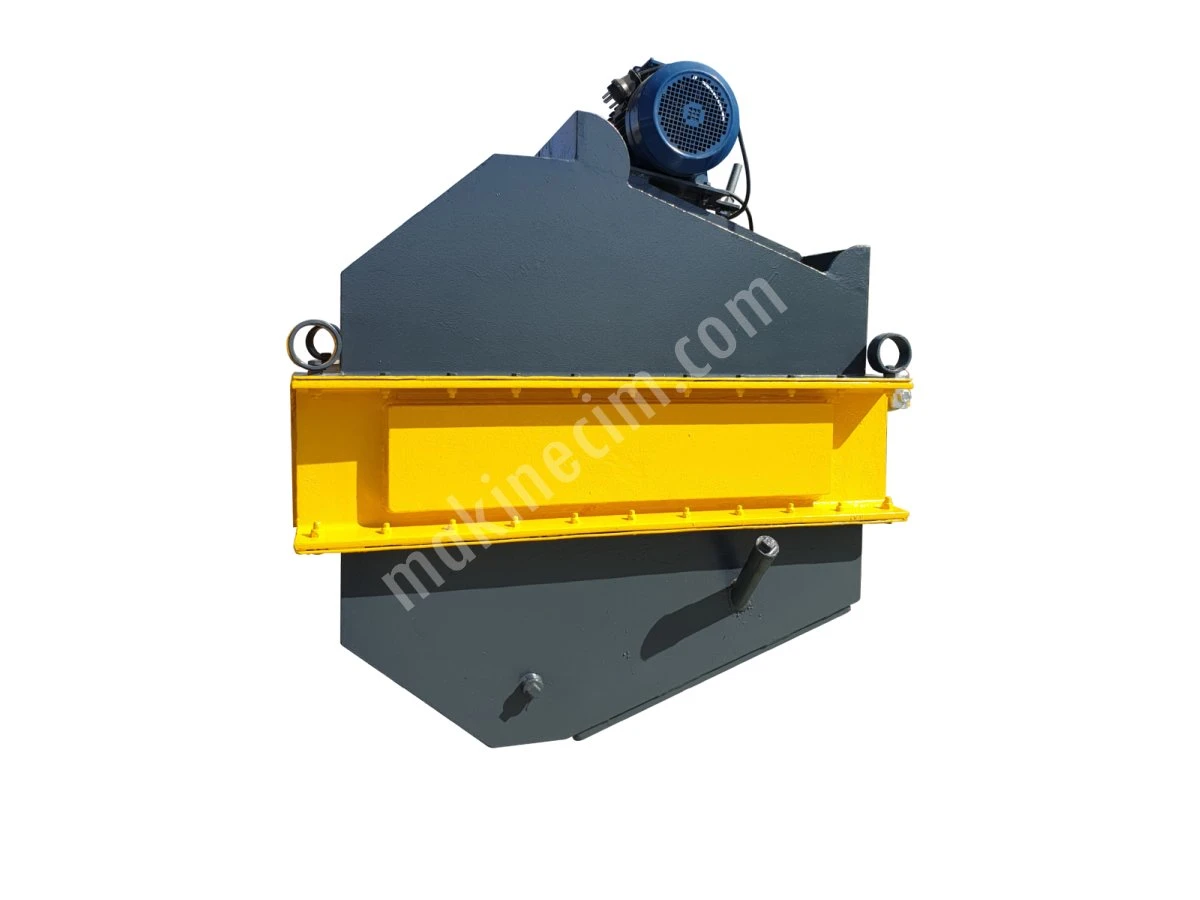

Sistem 3 katı aynı anda sallayan tek bir şanzıman ile çalışmaktadır. Şanzıman üzerinde 4kW, 1/940 devirlik motor kullanılmıştır. Bu tasarım sayesinde; üretiminde yüksek verim ve enerji tasarrufu sağlanır.

Masaların dağıtım haznesi, aynı anda 3 masayı besleyebilecek özelliktedir. Masa kenarlarında atık malzemelerin ve elde edilen cevher için çelik tahliye kanalları vardır.

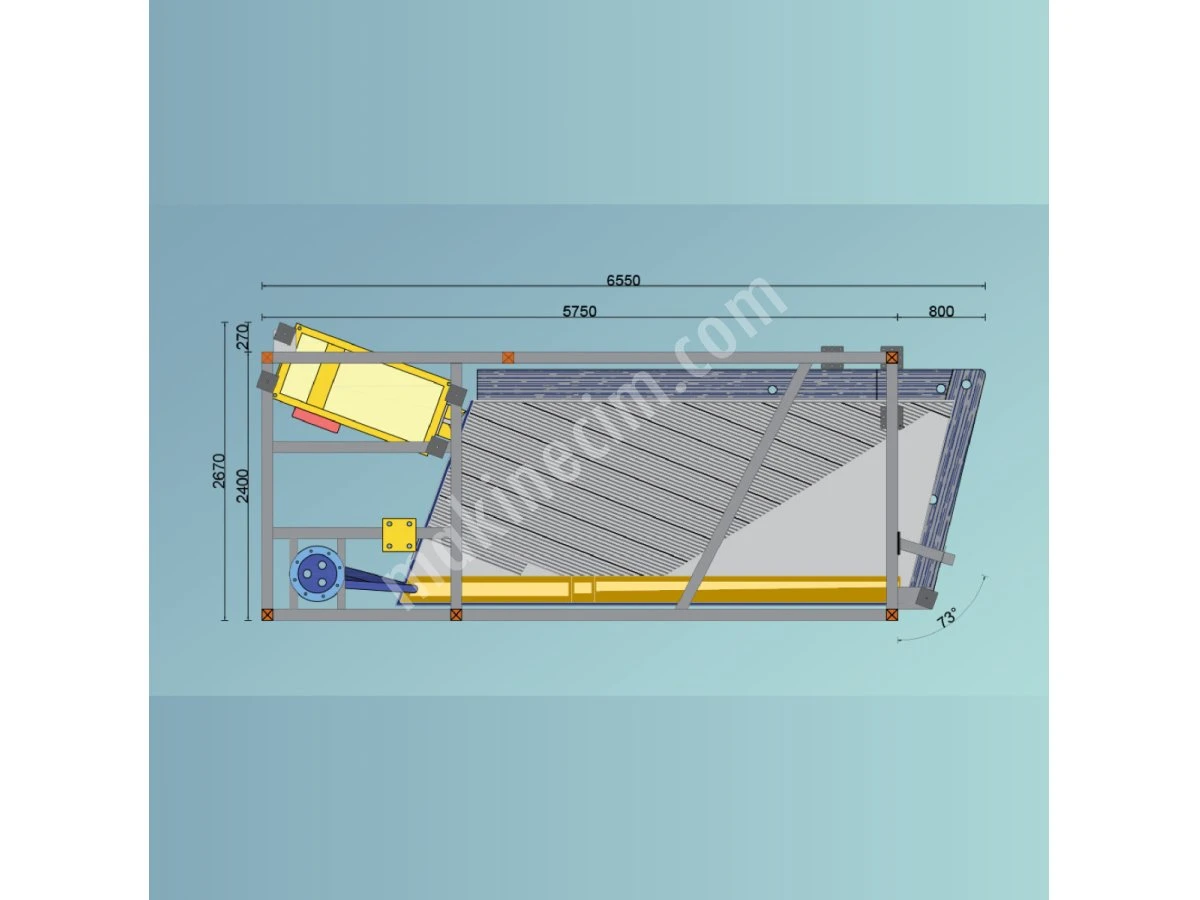

MASA BOYUTLARI : 685 x 240 x h320 cm

ZENGİNLEŞTİRME ALANI : 8,5m2 x 3 KAT = 25,5m2

TAŞIYICI ANA GÖVDE : ÇELİK KONSTRÜKSİYON

CEVHER AYRIŞTIRMA TABLASI : ÇELİK KONSTRÜKSİYON

TABLA YÜZEYİ : FİBERGLAS

KAPASİTE (3 KATLI MASA) : 1,5-2 ton/saat (50 micron-2.00 mm arası)

MOTOR GÜCÜ : 4kw/940d
