Torna Aynası

Torna Aynası Nedir?

Torna aynası, torna tezgahlarında iş parçasını sabitlemek, döndürmek ve işleme sırasında güvenli bir şekilde tutmak için kullanılan kritik bir bağlama ekipmanıdır. Hassas talaşlı imalatın temel bileşenlerinden biri olan torna aynaları, iş parçasının merkezlenmesini ve dönme hareketinin doğru şekilde iletilmesini sağlayarak yüksek kalitede yüzey ve boyutsal doğruluk elde edilmesine olanak tanır.

Torna Aynası Çalışma Prensibi ve Kullanım Alanları

Torna aynası, genellikle hareketli çeneler aracılığıyla iş parçasını kavrayarak çalışır. Ayna gövdesi içerisinde bulunan mekanizma sayesinde çeneler aynı anda veya bağımsız olarak hareket eder. İş parçası, çeneler arasına sıkıştırılır ve torna miline bağlı olan ayna ile birlikte döndürülür. Bu dönüş sırasında talaş kaldırma işlemi gerçekleştirilir.

Torna aynalarının yaygın kullanım alanları şunlardır:

1. Otomotiv Sektörü: Motor blokları, şanzıman parçaları, akslar ve fren diskleri gibi kritik otomotiv bileşenlerinin işlenmesi.
2. Savunma Sanayi: Hassas tolerans gerektiren topçu parçaları, namlu ve füze bileşenlerinin üretimi.
3. Makine İmalatı: Endüstriyel makinelerin milleri, dişlileri, kasnakları ve flanşlarının tornalanması.
4. Havacılık ve Uzay: Türbin kanatları, iniş takımı parçaları ve yapısal bileşenlerin yüksek hassasiyetle işlenmesi.
5. Enerji Sektörü: Rüzgar türbini milleri, jeneratör rotorları ve hidrolik sistem parçalarının üretimi.

Torna Aynası Çeşitleri ve Özellikleri

Farklı iş parçası geometrileri, işleme gereksinimleri ve üretim hacimlerine göre çeşitli torna aynası tipleri bulunmaktadır. Temel olarak aşağıdaki şekilde sınıflandırılabilir:

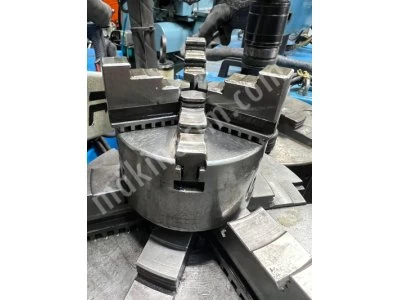

1. Üniversal Torna Aynaları: En yaygın kullanılan torna aynası tipidir. Çeneleri aynı anda hareket eder ve silindirik veya altıgen iş parçalarının merkezlenmesi için idealdir. Hızlı bağlama imkanı sunar.

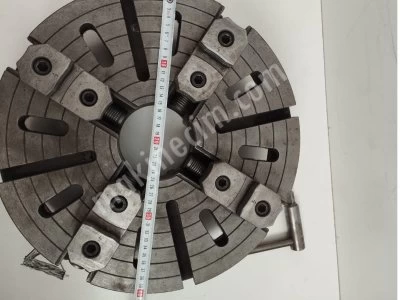

2. Bağımsız Çeneli Torna Aynaları: Her bir çene bağımsız olarak hareket ettirilebilir. Düzensiz şekilli veya asimetrik iş parçalarının bağlanması için mükemmeldir. Merkezleme hassasiyeti operatör becerisine bağlıdır.

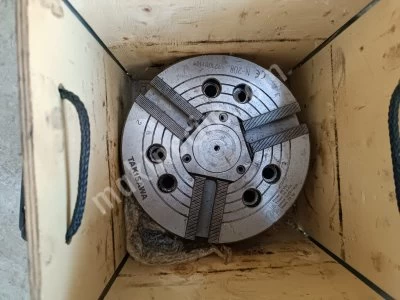

3. Hidrolik Torna Aynaları: Hidrolik basınçla çalışan bu aynalar, yüksek sıkma kuvveti ve tekrarlanabilir bağlama doğruluğu sağlar. Seri üretim ve CNC torna tezgahlarında tercih edilir.
4. Pnömatik Torna Aynaları: Basınçlı hava ile kontrol edilir. Hızlı açılıp kapanma özelliği sayesinde otomasyon sistemlerinde ve yüksek döngü süreli üretimlerde kullanılır.
5. Kepçe Ayna: İnce cidarlı boru veya manşon tipi iş parçalarının deforme olmadan sıkıştırılması için tasarlanmış özel bir ayna tipidir. Çevresel sıkma kuvveti sayesinde hassas parçaların işlenmesine olanak tanır.
6. Pens Ayna: Küçük çaplı iş parçalarının yüksek devirlerde hassas şekilde bağlanması için kullanılır. Otomatik tornavida ve CNC işleme merkezlerinde yaygındır.

Torna Aynası Seçiminde Dikkat Edilmesi Gerekenler

Doğru torna aynasını seçmek, işleme verimliliği, parça kalitesi ve iş güvenliği açısından büyük önem taşır. Karar verirken aşağıdaki faktörleri göz önünde bulundurmalısınız:

1. Ayna Çapı ve İş Parçası Boyutu: Tornanızın mil bağlantı ölçülerine uygun ve işleyeceğiniz maksimum parça çapını karşılayabilecek ayna boyutunu seçmelisiniz. Yetersiz ayna çapı bağlama güvenliğini riske atarken, gereğinden büyük ayna da işleme alanını kısıtlayabilir.
2. Maksimum Devir Hızı: Seçtiğiniz aynanın, tornanızın maksimum devir hızına dayanıklı olması gerekir. Yüksek devirlerde dengesizlik ve merkezkaç kuvveti nedeniyle ayna hasar görebilir veya iş parçası fırlayabilir.
3. Sıkma Kuvveti ve Hassasiyet: İşlenecek parçanın malzemesine, talaş kaldırma miktarına ve istenen toleranslara göre yeterli sıkma kuvvetine ve tekrarlanabilir bağlama hassasiyetine sahip ayna tercih edilmelidir.
4. İş Parçası Geometrisi: Düzenli şekilli parçalar için üniversal aynalar yeterliyken, düzensiz veya ince cidarlı parçalar için bağımsız çeneli veya kepçe tipi aynalar daha uygundur.
5. Üretim Tipi: Tek parça ve prototip imalatta manuel aynalar tercih edilirken, seri üretim için hidrolik veya pnömatik aynalar zaman ve işçilik tasarrufu sağlar.
6. Malzeme Kalitesi ve Dayanıklılık: Ayna gövdesinin sertleştirilmiş çelik veya dökme demirden üretilmiş olması, çenelerin aşınmaya dayanıklı malzemeden yapılması uzun ömürlü kullanım için kritiktir.

Torna Aynası Bakımının Önemi

Düzenli bakım, bir torna aynasının hassasiyetini, ömrünü ve güvenliğini doğrudan etkiler. Bakımı ihmal edilen aynalarda sıkma kuvveti düşer, parça kaçıklıkları artar ve iş kazalarına yol açabilir.

Temel bakım adımları şunlardır:

1. Düzenli Temizlik: Ayna çeneleri, pens yuvası ve ayna gövdesi talaş, toz ve yağ kalıntılarından arındırılmalıdır. Basınçlı hava ile temizlik yaparken koruyucu gözlük kullanılmalıdır.
2. Yağlama ve Gresleme: Üretici talimatlarına uygun aralıklarla, aynanın hareketli mekanizmalarına doğru tip ve miktarda yağlayıcı uygulanmalıdır. Yanlış yağlama, aynanın hassasiyetini bozabilir.
3. Aşınma Kontrolü: Çenelerde, kavrama dişlerinde ve kızak yüzeylerinde aşınma veya çatlak olup olmadığı düzenli olarak kontrol edilmelidir. Aşınmış çeneler değiştirilmeli veya yeniden taşlanmalıdır.
4. Merkezleme ve Salgı Kontrolü: Ayna komparatör ile periyodik olarak kontrol edilmeli, eksenel ve radyal salgı değerleri takip edilmelidir. Sapmalar tolerans dışına çıktığında ayna revizyona gönderilmelidir.
5. Bağlantı Elemanlarının Sıkılması: Aynayı torna miline bağlayan cıvata veya somunların sıkılığı düzenli aralıklarla kontrol edilmelidir. Gevşek bağlantılar hem ayna hem de operatör için büyük risk oluşturur.

Doğru Tedarikçi ve Satıcı Seçimi

Torna aynası, teknik özellikleri ve uyumluluk gereksinimleri nedeniyle uzmanlık gerektiren bir alışveriştir. Sadece ürün satışı yapan değil, aynı zamanda teknik danışmanlık, montaj desteği, yedek parça temini ve revizyon hizmeti sunan güvenilir satıcılarla çalışmak uzun vadede en doğru karar olacaktır. Satıcı firmanın sektördeki itibarı, referansları, garanti koşulları ve teknik servis ağının genişliği araştırılmalıdır. Sıfır torna aynalarında marka ve orijinal garanti belgeleri talep edilmeli, ikinci el alımlarda ise aynanın bakım geçmişi ve aşınma durumu mutlaka bir uzman tarafından incelenmelidir.

Torna aynası, torna tezgahınızın performansını ve ürettiğiniz parçaların kalitesini doğrudan belirleyen en kritik ekipmanlardan biridir. İhtiyaçlarınıza uygun ayna tipini ve çapını doğru seçmek, düzenli bakım programını aksatmamak ve güvenilir bir tedarikçiden temin etmek, işleme verimliliğinizi artıracak, parça hatalarını minimize edecek ve iş güvenliğinizi garanti altına alacaktır. Sıfır ve ikinci el seçeneklerini bütçeniz ve ihtiyaçlarınız doğrultusunda değerlendirerek, tornanız için en uygun torna aynası çözümüne Makinecim.com üzerinden ulaşabilirsiniz.
