Kalıp Şartlandırıcı

Kalıp Şartlandırıcı Nedir?

Kalıp şartlandırıcı, plastik enjeksiyon, metal döküm ve kauçuk kalıplama gibi üretim proseslerinde kullanılan kalıpların sıcaklığını hassas bir şekilde kontrol eden kritik bir ekipmandır. Termoregülatör veya kalıp sıcaklık kontrol ünitesi olarak da bilinen bu cihazlar, kalıp içinden dolaşan ısıtma veya soğutma akışkanının (genellikle su veya yağ) sıcaklığını ayarlayarak kalıbı istenen sabit sıcaklıkta tutar. Bu sayede ürün kalitesi, yüzey düzgünlüğü, boyutsal stabilite ve üretim verimliliği artarken, döngü süreleri kısalır ve fire oranları düşer.

Kalıp Şartlandırıcı Çalışma Prensibi ve Kullanım Alanları

Kalıp şartlandırıcı, kapalı bir devre içinde çalışır. Bir pompa vasıtasıyla, rezervuardaki ısı transfer akışkanını (su veya yağ) kalıp içindeki kanallara gönderir. Kalıptan dönen akışkan, istenen sıcaklığa göre cihaz içinde ısıtılır veya soğutulur ve tekrar kalıba gönderilir. Bu döngü, kalıbın her noktasında homojen bir sıcaklık dağılımı sağlamak için sürekli devam eder. Cihaz, kalıptan gelen sıcaklık geri beslemesini alır ve ısıtıcı, soğutucu gibi bileşenlerini bu bilgiye göre kontrol eder.

Kalıp şartlandırıcıların yaygın kullanım alanları şunlardır:

1. Plastik Enjeksiyon: Kalıp sıcaklığının hassas kontrolü, özellikle teknik parça, otomotiv komponenti ve ambalaj üretiminde vazgeçilmezdir.
2. Metal ve Alüminyum Döküm: Kalıp ön ısıtma ve kalıp sıcaklığının sabit tutulması için kullanılır.
3. Kauçuk ve Silikon Enjeksiyon: Vulkanizasyon sürecinin kontrolünde hayati rol oynar.
4. Kompozit Malzeme Üretimi: SMC/BMC presleme ve RTM gibi proseslerde.
5. Yüzey İşlem ve Yapıştırma: Plakalı ısıtma sistemleri olarak da kullanılabilir.

Kalıp Şartlandırıcı Çeşitleri ve Özellikleri

Farklı proses ihtiyaçlarına göre çeşitli kalıp şartlandırıcı tipleri mevcuttur. Temel olarak aşağıdaki şekilde sınıflandırılabilir:

1. Su Sirkülasyonlu Kalıp Şartlandırıcılar: Suyu ısı transfer akışkanı olarak kullanan modellerdir. Genellikle 90-140 °C aralığında çalışırlar. Enerji verimliliği yüksek, temiz ve ekonomiktir. Yüksek sıcaklıklarda buharlaşma riskine karşı basınçlı sistemler kullanılabilir.

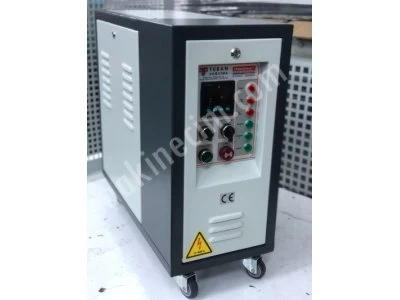

2. Yağ Sirkülasyonlu Kalıp Şartlandırıcılar: Termal yağ kullanan bu modeller, 150-350 °C gibi çok daha yüksek sıcaklıklara çıkabilir. Yüksek ısıl stabilite sağlar ve buharlaşma sorunu yoktur. Isıtma hızı suya göre daha düşük olabilir.
3. Isıtma ve Soğutma Kombinasyonlu Şartlandırıcılar: Tek bir cihaz içinde hem ısıtma hem de aktif soğutma (chiller) fonksiyonu bulunur. Özellikle hızlı döngü süreleri gerektiren ve kalıbın hem ısınıp hem hızla soğutulması gereken uygulamalarda idealdir.
4. Yalnızca Isıtmalı Şartlandırıcılar: Sadece kalıbı istenen sıcaklığa getirip sabit tutar. Soğutma işlemi için harici bir chiller veya soğutma kulesi gerekebilir.

Kalıp Şartlandırıcı Seçiminde Dikkat Edilmesi Gerekenler

Doğru kalıp şartlandırıcıyı seçmek, üretim kalitesi ve verimliliği için kritiktir. Karar verirken aşağıdaki faktörleri göz önünde bulundurmalısınız:

1. Çalışma Sıcaklık Aralığı: Prosesinizin gerektirdiği maksimum ve minimum sıcaklıklar belirleyicidir. Yüksek sıcaklıklar için yağ, orta sıcaklıklar için su tercih edilir.
2. Isıl Kapasite ve Pompa Debisi: Kalıbınızın ısıtma/soğutma ihtiyacını karşılayacak güçte (kW) ve kalıp kanallarındaki akışı sağlayacak yeterli debide (lt/dk) bir pompa seçilmelidir. Eksik kapasite sıcaklık kontrolünü zorlaştırır.
3. Kontrol Hassasiyeti: PID kontrolör kalitesi ve sensör doğruluğu, kalıp sıcaklığının ne kadar dar bir bandda (±0.1°C, ±0.5°C gibi) tutulabileceğini belirler.
4. Akışkan Tipi ve Basınç Dayanımı: Su veya yağ seçimi, sistemin basınç ve sıcaklık sınıfını doğrudan etkiler. Pompa basıncı, kalıp kanallarındaki basınç kaybını yenecek kadar yüksek olmalıdır.
5. Enerji Verimliliği: Yalıtımı iyi, yüksek verimli ısıtıcıları ve pompa motorları olan modeller, işletme maliyetlerini düşürür.
6. Kullanım Kolaylığı ve Güvenlik: Kullanıcı dostu dijital kontrol paneli, otomatik hava tahliye, akış kontrolü, aşırı sıcaklık ve basınç koruması gibi özellikler önemlidir.

Kalıp Şartlandırıcı Bakımının Önemi

Düzenli bakım, kalıp şartlandırıcının uzun ömrünü, verimliliğini ve güvenliğini garanti altına alır. Bakımı ihmal edilen cihazlar, enerji tüketimini artırır, sıcaklık kontrol hassasiyetini kaybeder ve kalıba veya kendisine zarar verebilir.

Temel bakım adımları şunlardır:

1. Akışkan Kontrolü ve Değişimi: Su kullanılıyorsa yumuşatılmış su tercih edilmeli, düzenli olarak kontrol edilip değiştirilmelidir. Yağ kullanılıyorsa, yağın bozulma durumu ve viskozitesi takip edilmelidir.
2. Filtre Temizliği: Sistemdeki partikül filtresi düzenli olarak temizlenmeli veya değiştirilmelidir.
3. Pompa ve Fan Kontrolleri: Pompa mili ve salmastrası, fan yatakları kontrol edilmeli, gerekirse yağlanmalıdır.
4. Rezistör ve Isı Eşanjörü Temizliği: Kireçlenme veya karbonlaşma oluşmuşsa temizlenmelidir.
5. Bağlantı Hortum ve Kelepçeleri: Aşınma, çatlak veya sızıntı olup olmadığı kontrol edilmelidir.

Sıfır ve İkinci El Kalıp Şartlandırıcı Piyasası

Kalıp şartlandırıcı ihtiyacı için hem sıfır hem de ikinci el piyasasında geniş bir seçenek bulunmaktadır. Sıfır bir kalıp şartlandırıcı, tam garanti, en son teknoloji, enerji verimliliği, kullanım kolaylığı ve sorunsuz bir başlangıç avantajı sunar. Özellikle sürekli ve hassas üretim yapan tesisler için sıfır ekipman önerilir.

İkinci el kalıp şartlandırıcılar ise bütçesi daha sınırlı işletmeler veya yedek ekipman ihtiyacı için bir alternatiftir. İkinci el alımında, cihazın iç ve dış fiziksel durumu, rezistörlerin ve pompanın çalışır vaziyette olması, kontrol kartlarının sağlamlığı, akışkan sirkülasyon sisteminin korozyon durumu ve cihazın test edilmesi kritik önem taşır. Mümkünse bakım kayıtları ve teknik çizimleri talep edilmelidir.

Kalıp Şartlandırıcı Fiyatlarını Etkileyen Faktörler

Kalıp şartlandırıcı fiyatları; kapasitesine, çalışma sıcaklık aralığına, akışkan tipine, kontrol hassasiyetine, marka ve üretim kalitesine, enerji verimliliği sınıfına ve ek özelliklere bağlı olarak değişiklik gösterir. Basit, düşük kapasiteli bir su şartlandırıcı ile yüksek sıcaklıkta çalışan, ısıtma-soğutma kombini, PLC kontrollü ve yüksek debili endüstriyel bir model arasında fiyat farkı oldukça yüksektir. Enerji verimliliği yüksek modeller, ilk yatırım maliyeti fazla olsa da, işletme maliyetlerindeki tasarrufla kısa sürede kendini amorti edebilir.

Doğru Tedarikçi ve Satıcı Seçimi

Kalıp şartlandırıcı, teknik danışmanlık, kurulum, devreye alma ve servis desteği gerektiren bir ekipmandır. Bu nedenle, yalnızca satış yapan değil, aynı zamanda proses ihtiyacınızı anlayıp doğru ürün önerisinde bulunabilen, montaj ve sonrasında teknik destek sağlayan güvenilir tedarikçilerle çalışmak esastır. Satıcı firmanın sektör tecrübesi, referansları, yedek parça temin süresi ve servis ağı mutlaka sorgulanmalıdır.

Sonuç

Kalıp şartlandırıcı, modern üretim tesislerinde ürün kalitesini, verimliliği ve sürekliliği doğrudan etkileyen stratejik bir ekipmandır. İhtiyacınızı doğru analiz ederek, uygun kapasite ve tipte bir cihaz seçmek, düzenli bakımını yapmak ve güvenilir bir tedarikçiden temin etmek, işletmenizin rekabet gücünü artıracaktır. Hem sıfır hem de ikinci el piyasasını dikkatlice inceleyerek, bütçenize ve teknik gereksinimlerinize en uygun kalıp şartlandırıcı çözümünü bulabilirsiniz.
