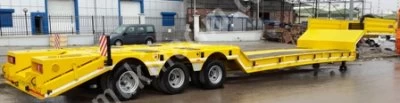

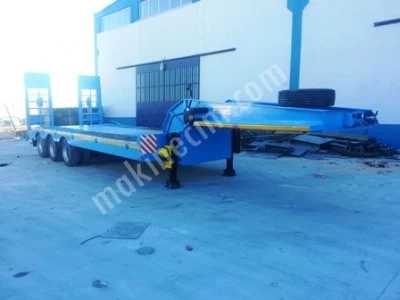

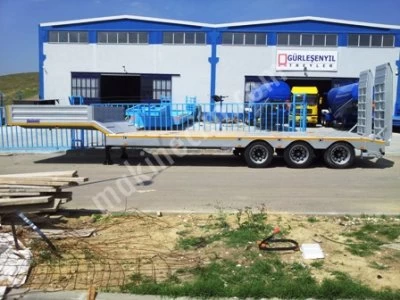

From Gurlesenyil Trailer low-bed

3 Dingilli Lowbed Treylerin Teknik Özellikleri : 3 Axles Lowbed Technical Properties of the Trailer:

Kapasitesi Capacity

45.000 Kg (max) (Hava Süspansiyon içindir)
(Not: Dingil bağlantı sistemi "3 lü Grup Tandemli" istenmesi halinde kapasite: Tek makina için 70.000 Kg (max) olabilmektedir. Bu kapasite trafik harici kullanım içindir.)   45.000 Kg (for air suspension)
"Note:İf you want group of 3 tandem system  capacity it can to be 70.000 kg for one machine

Tipi Type

 ( GLY3 ) - 3 Dingil Lowbed Yarı Römork (Dorse)
(Havuzlu & Düz Platform) (GLY3) 3 Axle Low-bed Trailer (Pool and Flat platform)

Ağırlık Weight

10500 Kg - 15000 Kg ....10500 Kg with 15000 Kg

Dingil Sayısı Axle Units

3 adet 3 Units

Lastik Sayısı ve Ebadı Tire Unit And Dimension

12 adet "235/75 R 17,5" veya  "295 /60 R 22,5" yük kapasitesine göre değişmektedir. 12 unit  "235/75 R 17,5" or   "295 /60 R 22,5" according to load capacity

Şasi Chassis

Kullanım amacı ve taşıma kapasitesine uygun olarak aşırı yüklemeler de göz önüne alınarak tasarlanmış yüksek mukavemetli çelikten "I" kesitli olarak gaz altı kaynak makineleriyle kaynak konstrüksiyondan imal edilmektedir. It has been produced in welding constructions with gas metal arc welding as "I" crossing from high resistant steel considering overloads proper to capacity and intended usage.

Dingiller Axles

3 x 12 ton, veya 3 x 14 ton kapasiteli hava süspansiyonlu, alttan düz makaslı yük ve yükseklik ayarlı amortisör desteklidir. Marka opsiyoneldir. 3x12 ton or 3x14 ton capacity is air suspansion, axle is flat scissors from under,Down and ups is lifting,Amortisor is support.Brand is optionel.

Fren Brake

Havalı. Fren cırcırları otomatiktir. Wabco marka ABS standartdır. Brakes system is used according to the standards EEC 97/12, double-circuit pneumatic, 4s2m ABS, WABCO

Ebatlar : Dimension :

Platform Uzunluğu Platform  Lenght

8500 - 10.500 mm olarak müşteri isteği ve kullanım amacına uygun olarak değişmektedir. 8500mm with  10.500 mm it depends on customer Varies depending on intended usage.

Toplam Uzunluk Total Lenght

12300 mm - 14300 mm. 12300 mm  with 14300 mm.

Genişlik Width

2550 – 3300 mm isteğe bağlı değişmektedir. 2550 – 3300 mm  varies according to demand

Platform Yüksekliği Platform  Height

Taşıma amacına uygun tayin edilmektedir. Genel olarak 900 mm -1050 mm arasındadır. According transport  generally  900 mm between 1050

Elektrik Tesisatı Electric Installation

Kullanılan tesisat elemanları EEC 24 Belgeli Avrupa normlarına uygundur. The used Installation materials conform to the EEC 24 Certified European norms.

Rampalar Ramps

Opsiyonel olarak pnömatik veya hidrolik sistem. Opsionel , pneumatic or hydrualic  system

Platform Malzemesi Platform Materials

Platform üstü orta ön kısım 3/4 baklavalı sac, arka orta kısım traverz destekli olarak 8 mm (kova koyma sacı), teker üstleri yine 8 mm üzeri tırnaklı (20*20 kare ile) sac kaplıdır.  Palet temas bölgeleri olan yanlar sert Karaçam kerestedendir. Top of the platform is ¾ diamond-embossed  and sides are hard  wood.over platform 8 mm is plain sheet for work machina bucket and from lower is support.

Boya Paint

2 kat epoksi astar, istenilen renk son kat Akrilik boya kullanılmaktadır. The desired color of Polyurethane paint is used as top coat over two layered epoxy primer...

King Pimi King Pim

2" veya 3,5" flanşlı civatalı, yüksek düzeyde gerilme kopmalara dayanıklı, dövme çelikten imal. Vida bağlantıları sayesinde pratik değiştirilebilme imkanı. 2"or 3"  flanged bolts, resistant to high degrees of tension brakes, produced from forged steel. Easy to change thanks to screw connections. E Certified
