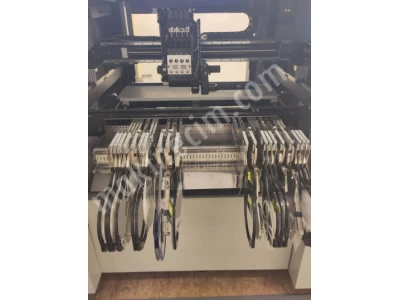

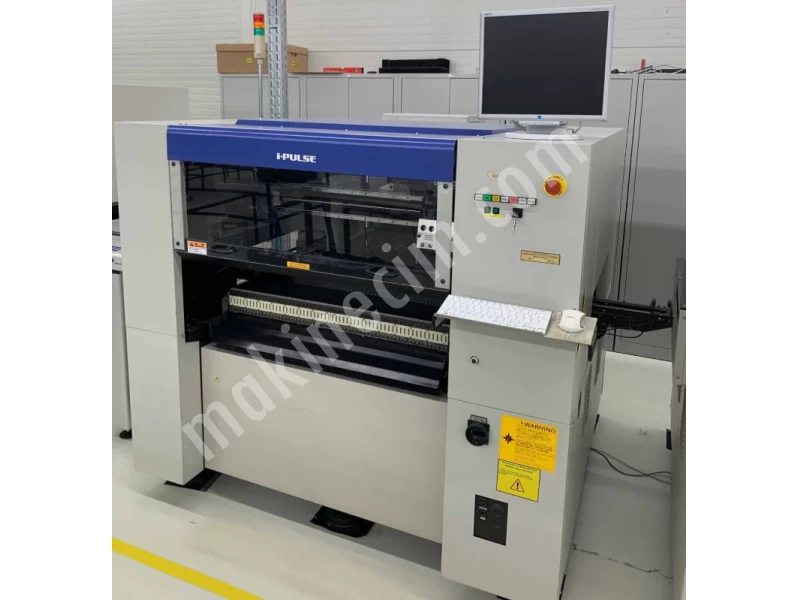

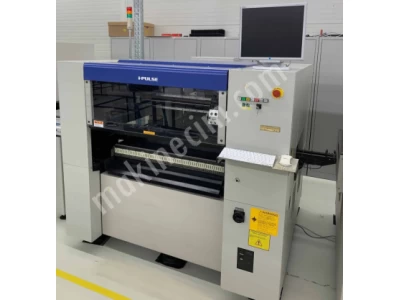

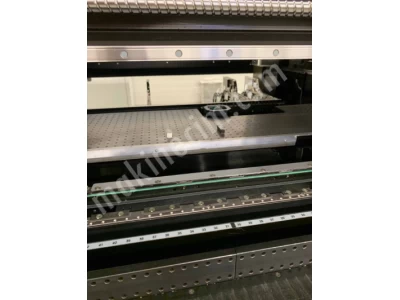

Yamaha I - Pulse M4S Dizgi Makinası

Kart Boyutu
L50 × W50 mm – L460 × W410 mm

Kart Kalınlığı
0.5 – 2.0 mm

Akış Yönü
Soldan sağa

Konveyör Hızı
Maks. 420 mm/sn, ayarlanabilir hız, yumuşak duruş fonksiyonu

Yerleştirme Hassasiyeti A (µ +3σ)
CHIP: ±0.05 mm

Yerleştirme Hassasiyeti B (µ +3σ)
QFP: ±0.03 mm (opsiyonel sabit kamera FC03 kullanıldığında)

Z Ekseni Kontrolü
4 kafalı bağımsız servo motorlar, çözünürlük: 0.006 mm

Bileşen Yüksekliği
15 mm (önceden yerleştirilmiş bileşenler maks. 10.5 mm)

Uygulanabilir Bileşenler
0603 (opsiyon) – SOP, PLCC, QFP, BGA, CSP, konnektör ve özel form bileşenler

Bileşen Taşıyıcıları
8–56 mm bant, çubuk (stick), tepsi (tray)

Eksik Parça Kontrolü
Vakum kontrolü ve görüntü (vision) kontrolü

Çoklu Dil Desteği
Japonca, Çince, Korece ve İngilizce

Kart Konumlandırma Yöntemi
Kart kenarı veya hizalama deliği (opsiyon), ön referans

Bileşen Türleri
120 tip (8 mm bant dönüşümü)

Kart Transfer Yüksekliği
900 ± 20 mm

Boyutlar ve Ağırlık
U 1750 × D 1530 × Y 1510 mm, yaklaşık 1950 kg

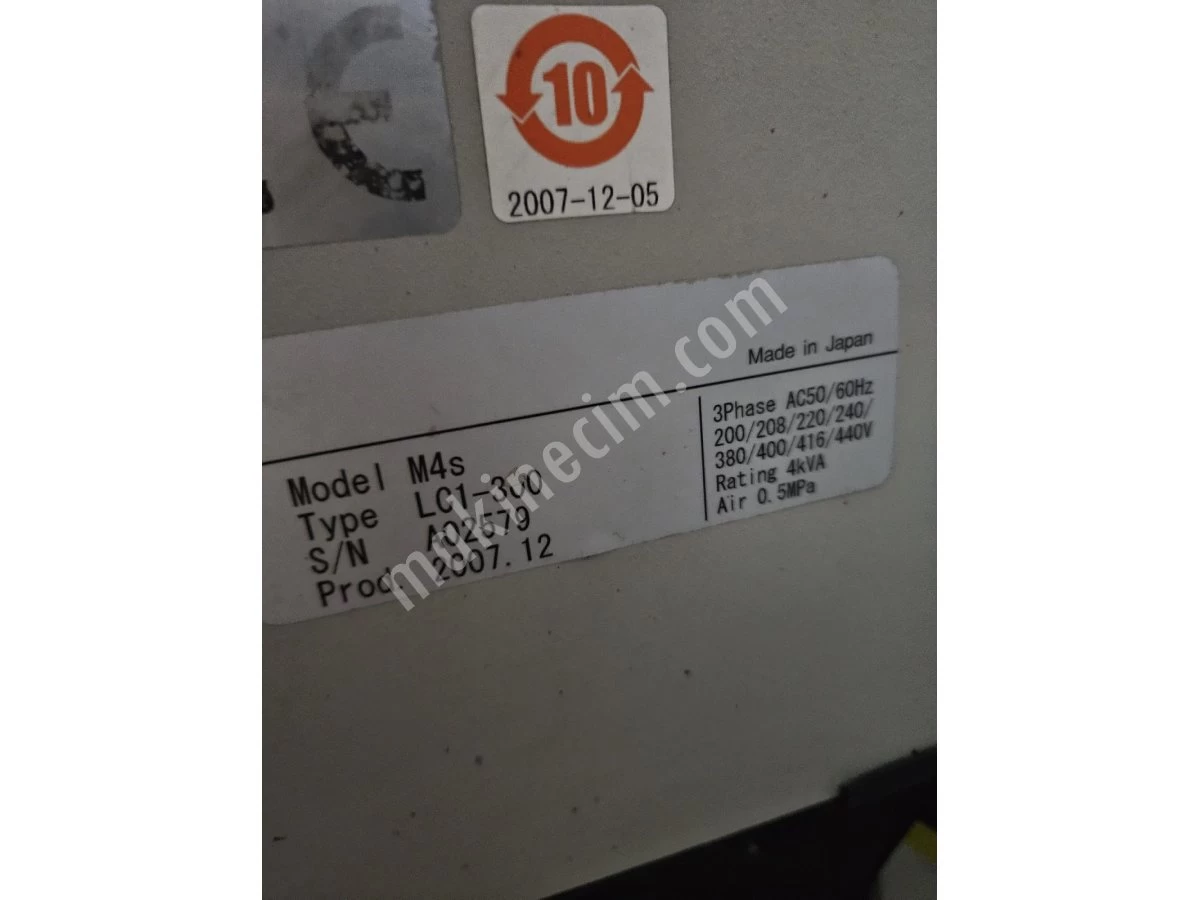

Güç, Tüketim ve Kapasite
3 faz 200V (opsiyon: 208, 220, 240, 380, 400, 415, 440V) ± %10, 50/60 Hz, 4.0 kVA, 6.0 kVA

Hava Basıncı ve Tüketim
0.5 MPa, 69 L/dk (A.N.R.)
