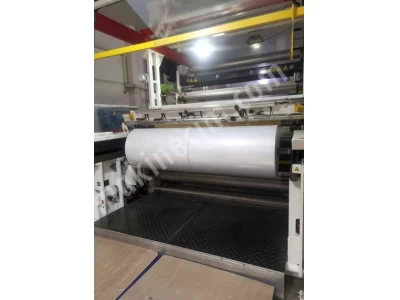

Windmoeller & Holscher 9 Katlı Film Makinesi

1.Makine ve Aksesuarların Tanımı

 Üretici: WINDMOELLER & HOLSCHER

Modeli: VAREX

Yıl2012

Katman sayısı: 9

Malzeme: Bariyer filmi

Film Genişliği: 2200

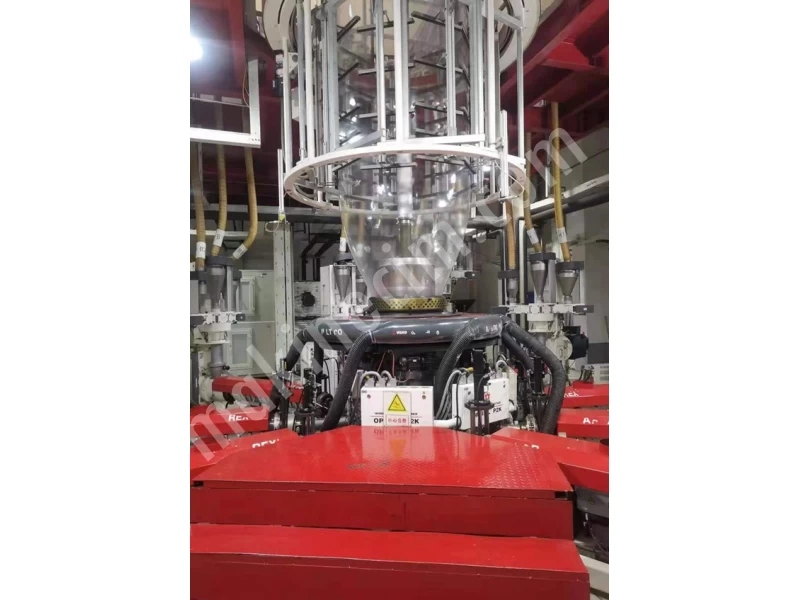

Kafa açıklaması: Model Maxicone 400 /550mm kalıp aralığı. Kalıp dudak ısıtması, Çoklu soğuk hava halkası. Otomatik Profil Kontrolü. Optifil P 2K . IBC. Boşluk 1.25. 2,25 mm

Kalıp çapı (mm): 550mm

Ekstruder 1 Katman ref: 2

EKSTRÜZÖRLER KATMAN A VE B

 Vida çapı 60mm
 L/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 60KW, vida devri 200. Bimetal varil. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi Ekstruder 2 Katman ref:

2 EKSTRUDER KATMAN C VE D

Vida çapı 60 mm L/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 60KW, vida devri 200. Bimetal varil. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi

Ekstruder 3 Katman ref: E

Vida çapı 70 mm L/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 82KW, vida devri 180. Bimetal namlu. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi

Ekstruder 4 Katman ref: F
Vida çapı
60mm U/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 60KW, vida devri 200. Bimetal varil. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi

Ekstruder 5 Katman ref: G
Vida çapı
60mm U/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 60KW, vida devri 200. Bimetal varil. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi

Ekstruder 6 Katman ref: H
Vida çapı
60mm U/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 60KW, vida devri 200. Bimetal varil. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi

Ekstruder 7 Katman ref: I
Vida çapı
60mm U/D30 Açıklama

HPS-Vidalar. Korozyona dayanıklı krom çelik uygulama. Alternatif akım sürücüsü. Motor 60KW, vida devri 200. Bimetal varil. 4 ısıtma bölgesi. Contrac kontrolü. Yivli besleme bölümü için 260 C'ye kadar sıcaklık kontrolü. Hidrolik elek değiştiriciler. Gravimetrik dozaj sistemi

Kabarcık kafesi: Variocage boyutu 740-2200mm. Ortalanmış ve çap, elektronik ayar

Köşebent paneli: Hayır

Çıkış ünitesi: MULTINIP Film Çekme sistemi, Tasarım salınımlı tip. Hız: 120 M/DK : NOSTİK PAKET

Korona tedavisi: Evet, AFS bariyer film için de uygundur. Güç 10 kW

Web kılavuzu: Kenar kılavuzu

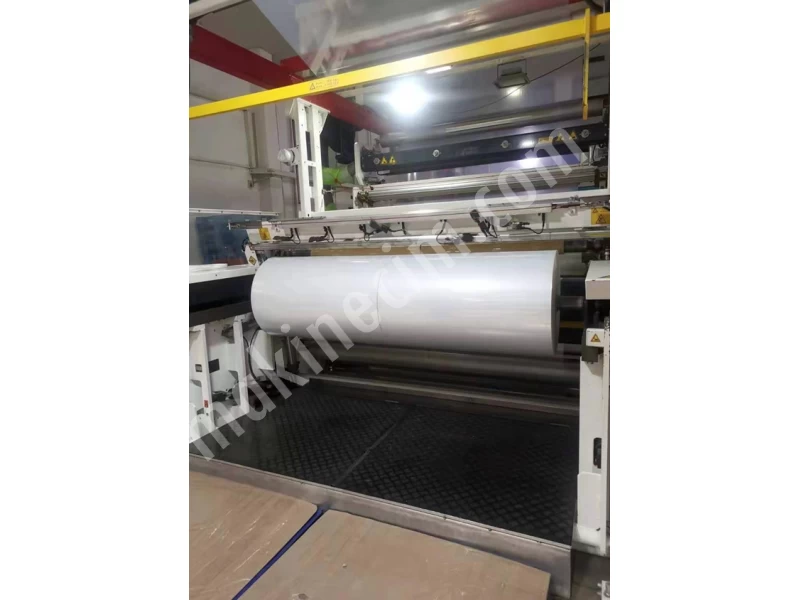

Sarıcı Tipi: Çift.
Geri sarıcı maksimum makara çapı: 1030mm

Geri sarıcı açıklaması: Filmatik S modeli. Web kenarları için ultrasonik sensör. Silindir üzerinde yatırma olmadan aralıklı sarma moduyla birlikte yüzey/merkez sarma. Anti statik sistem. 6 satır içi dilme. Kenar kaplama ve istasyon.

Ek Bilgi: 9 Modül G gravimetrik dozaj sistemi.

Web sonu monitörü.
 Film Soğutma sistemi

Genişletilmiş tasarımda CRP yol silindirlerine sahip kabarcık çökertme ünitesi

 Çökme istasyonunun yol silindirleri için yol silindiri yalıtımı

 Kenar kılavuzu düzeneğinin yol silindirleri için yol silindiri yalıtımı

2200 mm'ye kadar film tüpü genişlikleri için 10 ayrı yol silindiri

 Kolay değiştirilebilen paket, üretim sırasında otomatik boyut değişimi
