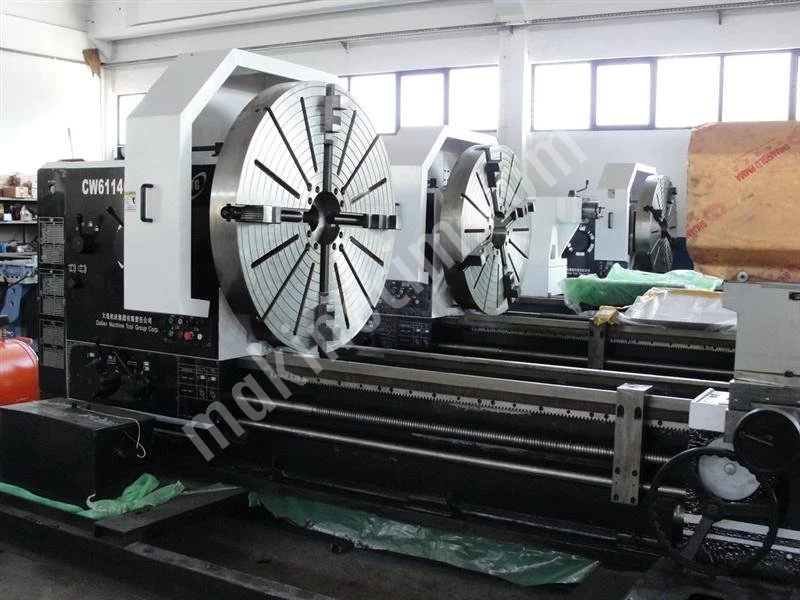

Üniversal Torna Tezgahları - Dmtg Cw61100M-Cw61125M-Cw61160M
| Fiyat : | Fiyat Sor |
| İlan Kodu : | M-206423 |
| İlan Türü : | Satılık - Sıfır |
| Görüntülenme : | 90 |
| Güncellenme Tarihi : | 03 Oca 2014 |
| Üretim Tipi : | Özel Üretim |
Anadolu Makine
Türkiye - İzmir - Çiğli
M.K. Atatürk Bulvarı No: 40 Atatürk Organize San. Bölgesi Çiğli, İZMİR
Üniversal Torna Tezgahları - Dmtg Cw61100M-Cw61125M-Cw61160M İlan Açıklaması
| Model | CW61100M | CW61125M | CW61160M |
| Kapasite | |||
| Yatak üzerinden maksimum devir (mm) | 1000 | 1250 | 1600 |
| Sehpa üzerinden maksimum devir (mm) | 630 | 880 | 1230 |
| Puntalar arası mesafe (mm) | 1500/2000/3000/4000/5000/6000/8000 | ||
| Maksimum tornalama boyu (mm) | 1300/1800/2800/3800/4800/5800/7800 | ||
| Kılavuz yolu genişliği (mm) | 750 | ||
| Maksimum yük | 5000 kg | ||
| Başlık | |||
| Mil burnu | A2-15 | ||
| Mil deliği çapı (mm) | 130 | ||
| Mil hızları | İleri: 3.15–315 dev/dak (21 kademeli) | ||
| Geri: 3.5–291 dev/dak (12 kademeli) | |||
| Mil motoru | 22 kW (30 HP) | ||
| Sefer (Travel) | |||
| Enine kızak hareketi (mm) | 580 | 670 | 825 |
| Üst kızak hareketi (mm) | 300 | ||
| Takım alt yüzeyi ile merkez hattı arası mesafe | 48 mm | ||
| Maksimum takım sapı ölçüsü | 45×45 mm | ||
| Üst kızak dönme açısı | ±90° | ||
| İlerleme | |||
| Enine ilerleme (mm/dev) | (56 çeşit) 0.1~12.0 | ||
| Boyuna ilerleme (mm/dev) | (56 çeşit) 0.05~6.0 | ||
| Bileşik kızak ilerlemesi (mm/dev) | 0.025~3.0 | ||
| İnç vida aralığı (TPI) | (31 çeşit) 1/4~28 | ||
| Metrik vida aralığı (mm) | (44 çeşit) 1~120 | ||
| Modül vida aralığı (mm) | (45 çeşit) 0.5~60 | ||
| Çap ölçü vida aralığı (DP) | (38 çeşit) 1/2~56 | ||
| Enine hızlı hareket | 3.74 m/dak | ||
| Boyuna hızlı hareket | 1.87 m/dak | ||
| Bileşik kızak hızlı hareket | 0.935 m/dak | ||
| Arka punta | |||
| Arka punta boru konik ölçüsü | Metrik 80 | ||
| Arka punta boru hareketi (mm) | 300 | ||
| Arka punta boru çapı (mm) | 160 | ||
| Makine boyutları | |||
| Toplam uzunluk (mm) | 4450/4950/5950/6950/7950/8950/10950 | ||
| Toplam genişlik (mm) | 1855 | 1955 | 2110 |
| Toplam yükseklik (mm) | 1780 | 1910 | 2080 |
| Makine ağırlığı | |||
| Puntalar arası mesafe 1500 mm | 8000 kg | 8700 kg | 9500 kg |
| Puntalar arası mesafe 2000 mm | 9000 kg | 9700 kg | 10500 kg |
| Puntalar arası mesafe 3000 mm | 10000 kg | 10700 kg | 11500 kg |
| Puntalar arası mesafe 4000 mm | 11000 kg | 11700 kg | 12500 kg |
| Puntalar arası mesafe 5000 mm | 12000 kg | 12700 kg | 13500 kg |
| Puntalar arası mesafe 6000 mm | 13000 kg | 13700 kg | 14500 kg |
| Puntalar arası mesafe 8000 mm | 15000 kg | 15700 kg | 16500 kg |
