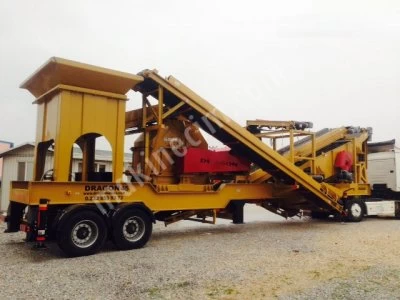

Tersiyer Kırma Eleme Tesisleri Dragon 45

Dragon 45 Kapalı devre kırma sisteminin tüm sistemi, tek bir platformda toplanmış olup, bir tır ile taşınabilir. Kısa sürede işletmeye alınabilmesi için dizayn edilmiştir. Klasik konkasör tesislerinin yapabileceği işleri tek başına, fazlası ile yapabilir. Şu an dünya ve Türkiye pazarında en çok tercih edilen makinalarımızdandır. Sistemdeki mevcut makina ve ekipmanlar:

Besleyici Sistemi ve Haznesi
Besleyici sistemi yapışmaları engellemek için konveyör bantlı veya müşteri isteğine bağlı titreşimli olarak tercih edilebilir.
Besleyici sistemi sorunsuz çalıştığı için minimum bakıma ihtiyaç duyar.
Mobil Konkasör tesislerinin elek üstü veya kullanılmayan ürünleri Kum yapma için en ideal kırıcılardır.
Besleyici haznesi ekskavatör ve loder ile tesisten direk konveyörle beslemeye de uygundur.

Dragon 45 Gelişmiş Tersiyer Kırıcı Sistemi
Rotor: 1100 x 1000 mm                      Kırıcıda, inceltmeyi sağlayan 20 sıra duvar vardır.
Motor Gücü 110 kW
Özel ayar blokları sayesinde yüksek bir tersiyer sistemi sunulmaktadır.
50 kata varan yüksek küçültme oranları ile emsalsizdir.

Ana Konveyör Bant Sistemi 800 mm tip
Titreşimli Elek Sistemi Yüksek Kapasiteli Tip: Ebat: 1500 x 4500mm, Motor Gücü 11 kW, Kat Adeti: 2 Katlı
Elek altı Stok Konveyörü 800 mm Katlanır Tip Stok Konveyörü 2 adet 600 mm Katlanır Tip
Geri Dönüş Konveyörü 1: 600 mm Geri Dönüş Konveyörü 2:  600 mm
Mobil Şasi Sistemi 2 Akslı Özel konstrüksiyon şasidir. Hidrolik sistemde 6 hidrolik ayak mekanizması vardır. Bu ayaklar kilitlendikten sonra sabit ayakla güçlendirilir.
Hidrolik Güç Sistemi 125 Litre

Pano Sistemi: Malzemesi Siemens veya Telemecanique markalıdır. Pano sisteminde radyo kontrol frekansı ile çalışan uzaktan kumanda sistemi vardır Ayrıca pano sistemi toz ve suya karşı özel izolasyonludur.

PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller - Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider  Electric marka PLC'ler tercih edilmektedir.
PLC'ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için bu sistem kullanılmaktadır.

Uzaktan Kumanda (Radyo Kontrol Sistemi) ile tüm fonksiyonların kontrolü yapılabilmektedir.

Sistemdeki Ek Standart Özellikler
1-Tozsuzlandırma Sistemi

- Kapasite kırılacak malzeme ile besleme ve nihai ürün boyutlarına göre değişken olup 75 – 110 ton kapasitelidir.
- Tozsuzlandırma Sistemi, konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir. - Besleyiciler Vibromotorlu olup İtalvibras, Oli markadır.
- Elektrik Motorları Gamak, Emtaş, İnter markalıdır.
- Konveyör bant lastikleri Derby veya Eksaş markadır. - Rulmanlar, SKF veya muadilidir.
- Kullanılan yassı mamul Ereğli Demir Çelik ürünü olup A1 kalitedir.

Toplam Motor Gücü: 202 kW      Maksimum Besleme Boyutu: 150 mm          İdeal Besleme Boyutu: 0 – 150 mm              Nihai Ürün Boyutu: 0 – 15 mm (Ayarlanabilir)
Final Boyutu: 0 - 25 mm (0 - 5 mm, 5 - 15 mm)

Kamyon ile besleme yapabilmeye yarayan Extra ilave Hazne (Opsiyonel)
Manyetik mıknatıs (Opsiyonel)
Jeneratör Sistemi (Opsiyonel)

** Ağırlık:38 ton

Tüm ürünlerimiz CE belgelidir.
