UYARI
Hazır çalışan makinadan sökülmüştür. Söküm sonrasında test yapılmamıştır.
Genel Kimlik
-

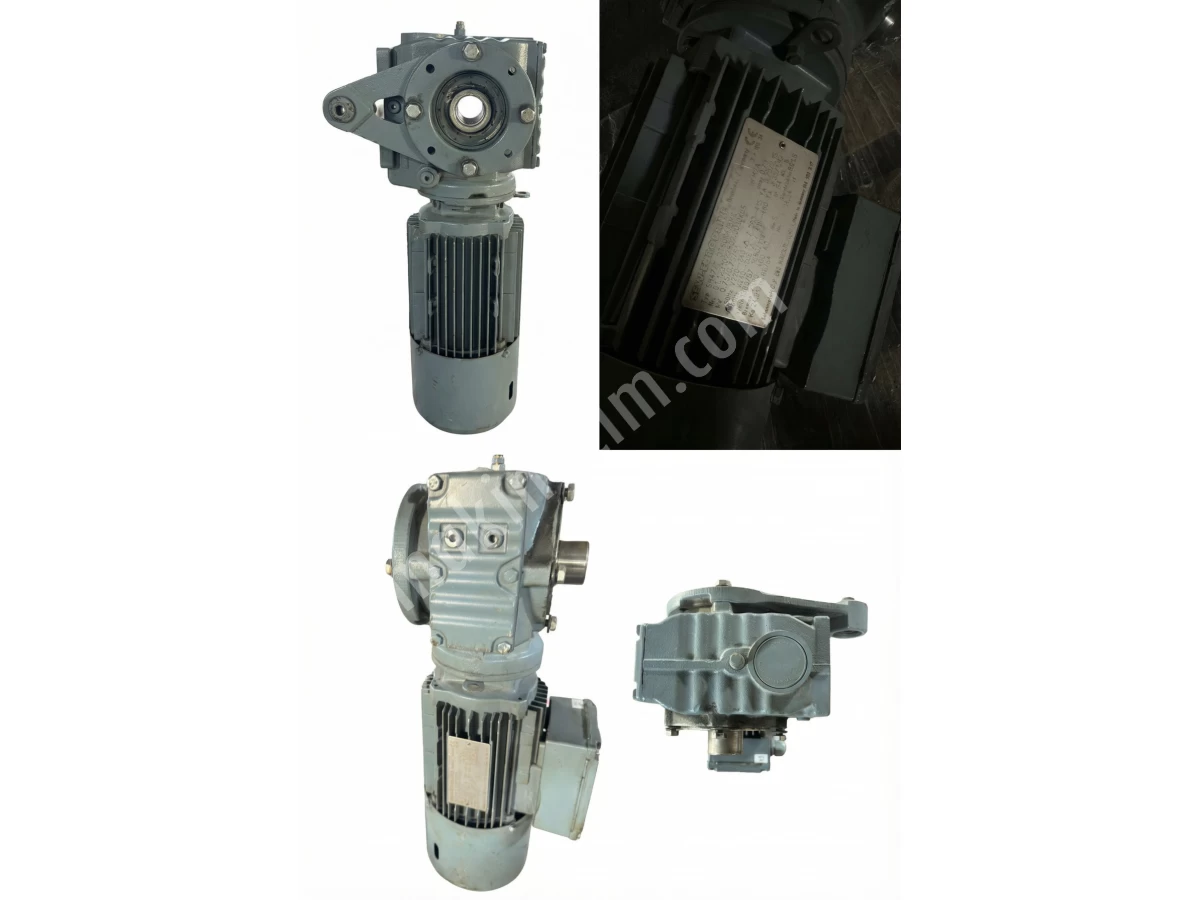

Marka: SEW-EURODRIVE (Bruchsal / Almanya)
-
İpucu: SH47/T DT80N4/BMG
-
Yapısı: Helisel-sonsuz dişi (S serisi). Bu tip redüktörler sessiz çalışır ve yüksek tork sunar.
-
Ağırlık: Yaklaşık 24,9 kg.
Motor Özellikleri (Elektriksel)
-
Güç: 0,75 kW (Yaklaşık 1 Beygir).
-
Devir: * 50Hz'de: 1380 d/dk (Motorun ana hızı)
-
60Hz'de: 1680 dev/dak
-
-
Voltaj: 380-415V (Yıldız şanzıman) / 220-240V (Üçgen şanzıman).
-
Akım: 380V'da 1.93 Amper çeker.
-
Koruma Sınıfı: IP 54 (Toza ve sıçrayan suya karşı dayanıklı).
Redüktör ve Çıkış Verileri
-
Tahvil Oranı (i): 14.24 (Yani motorun 1380 devrini yaklaşık 14.2 kat yavaşlıyor).
-
Çıkış Devri: Dakikada yaklaşık 97 devir (97 rpm).
-
Fren: Üzerinde BMG tipi bir fren sistemi var. Yani elektrik kesildiğinde veya durdurulduğunda anında “çat” diye kilitlenir, yükün kesilmesiz.
