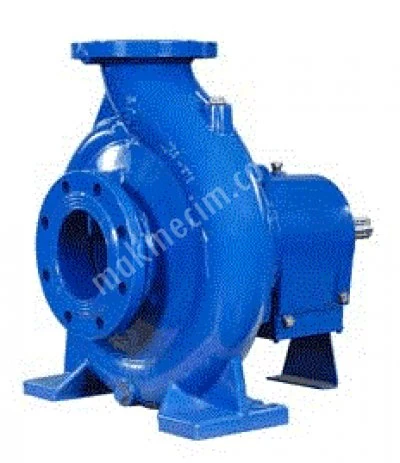

Scp - Standart Salyangoz Gövdeli Kimyasal Proses Pompaları

Teknik Bilgiler

• Emme Flanşı                : DN 50 - 200mm
• Basma Flanşı               : DN 32 - 150mm
• Debi (max)                     : 550 m³/h
• Basma Yüksekliği        : 140 m' ye kadar
• Hız (devir)                    : 3600 d/dk
• Çalışma Sıcaklığı         : -20 ^oC'den +175 ^oC
• Gövde Basıncı (Pmax) : 16 bar (25 bar)*

• (Pmax = Emme Basıncı + Kapalı Vanadaki Basma Yüksekliği)
• (*) Basılan sıvının cinsine, çalışma sıcaklığına ve basınca bağlı olarak pompa malzemesi değişir

Kullanım Yerleri

• Kimya ve Petrokimya Sanayi
• Rafineri ve Dolum Tesisleri
• Kağıt ve Selüloz Sanayi
• Demir ve Çelik Sanayi
• Gıda ve İöecek Sanayi
• Soğutma ve Isıtma Tesisleri
• Su Arıtma Tesisleri
• Güç İstasyonları

Tasarım Özellikleri

• Salyangoz gövdeli, tek kademeli, yatak milli, kapalı veya yarı açık çarklı santrifüj pompalar
• Pompa gövdesinin ana boyutları TS EN 22858 / ISO  2858 / DIN 24256 standartlarına uygun
• Emme ve basma flanşları TS ISO 7005-2 / PN 16'ya uygun
• Eksenel kuvvet kapalı çarklarda dengeleme delikleri, yarı açık çarklarda arka kanatçıklar ile dengelenir.
• Basılan sıvı ile temas etmeyen, yani kuru çalışan büyük çaplı ağır hizmet tipi milli
• Gövde sızdırmazlığı basınç altında yerinden çıkmayacak şekilde yerleştirilmiş düz contalar ile sağlanır.

Yataklar:

• Pompa mili sıvı, yağlı, uzun ömürlü ağor hizmet tipi rulmanlı yataklar ile yataklanmıştır. Kavrama tarafında 2 adet eğik bilyalı rulmanlı yatak, çark tarafında silindirik veya sabit bilyalı rulmanlı yatak kullanılır.
• Yatak içine salmastra kaçaklarının girmemesi için iç yatak kapağındaki yağ keçesine ilave olarak metal saptırıcı kullanılır.
• Büyük hacimli sıvı yağ haznesi yağ sıcaklığını düşürerek yatak ömrünü uzatır.
• Gerekirse yağı soğutmak için dış kaynaktan beslenen soğutma tertibatı kullanılır.
• Ağır hizmete uygun pik yatak gövdesi pompa miline sağlam bir destek oluşturur ve yatak ömrünü uzatır.

Mil Sızdırmazlığı:

• İhtiyaç ve isteğe uygun olarak yumuşak salmastralı veya tekli, çiftli kartuş tip mekanik salmastralı pompalar imal edilebilir.
• Gerekli durumlarda dış kaynaktan beslenen salmastra soğutması uygulanabilir.

Dönme Yönü:

• Pompa dönüş yönü motor tarafından bakıldığında saat ibresi yönündedir.
