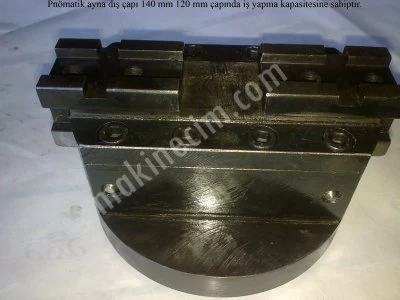

Pnömatik Ayna

Açık merkezli aynalar, flans,  pres döküm parçaları ve boru sekilli parçaların tutulması için uygundur. İş hızını artırır ve insan gücünü azaltır ayak hareketi, gelistirilmiş kama sistemi sayesinde basınç pistonunun olusturdugu kuvvetin ayna pistonu ile temel ayaklara iletilmesiyle yapılır. Pnömatik piston, temel ayaklara kama sistemine baglı olan baglama pistonuna vidalanmıstır. Pnömatik pistonun eksenel hareketi temel ayakların radyal hareketini saglar. Ayaklardaki baglama basıncı, baglama isleminin tamamlanmasından sonra basınç tedarik hatlarında basınç olmadan tek yönlü valf ile sürdürülür. Pnömatik aynaların teknik özellikleri: • Entegre pistonlu • 6 barda yüksek sıkma kuvveti • Çubuk islemeden sonra normal baglama yapılırken aynada dönüsüm yapmaya gerek yoktur. • Ana mil üzerine hızlı ve pratik baglama • Manuel isletimli ayna ile kolayca degistirilebilir. • Çekme borusunun olmaması ile daha geniş çubuk parçalar islenebilir. • Basit operasyon • Parça baglama ve sökme sadece ayna dönmezken yapılır. • Aynadaki sızdırmazlık elemanları, esneklikleri sayesine aynanın hareketiyle asınmaz. Ayrıca flanş tipi iş parçaları da bu aynalara baglanabilmektedir. Aynanın Rjitligi: Ayna maksimum rijitligi saglamak üzere üretilmistir. Bu asagıdaki iki özellik ile saglanır. a) Ayna gövdesi ile dayamaların baglantısının kapalı kap seklinde olması. b) Ayna baglantısı iç yüzeyden yapılır. Bu metod ile dıstan baglama yapıldıgında olusabilecek deforme edici kuvvetler önlenir.
