Pıd Kontrol Cihazı

Pıd kontrol cihazı + Lazer sıcaklık Ölçer(0-600℃ veya 300-1300℃ )

PID kontrol cihazı, ayarlanan güç seviyesinde kızılötesi sıcaklık sensöründen aldığı ölçümü kullanarak ısıtma kaynağının istenilen sıcaklık seviyesinde çalışmasını ayarlar.

Cihaz, iş parçasının sıcaklığını 4–20 mA çıkışlı kızılötesi ölçüm probundan alır. Ölçülen sıcaklığı hedef sıcaklıkla karşılaştırır ve PID hesabına göre ısıtma kaynağına güç talebi gönderir. Ayrı başlatma ve durdurma bağlantıları ısıtmanın açılıp kapanmasını sağlar. Tek sıcaklıkta çalışma, üç kademeye kadar süreç tanımlama, çevrim tekrarı ve veri kaydı desteklenir.

Çalıştırma ve ana ekran:

1. Enerji kesikken gövdeyi, kabloları ve bağlantıları kontrol edin. Makinenin soğutma ve güvenlik hazırlığını kendi talimatına göre tamamlayın.

2. Cihaz etiketine uygun beslemeyi doğrulayın; verilen güç kablosunu takın ve arka güç anahtarını açın. Açılış ekranının ardından Home ana ekranına geçin.

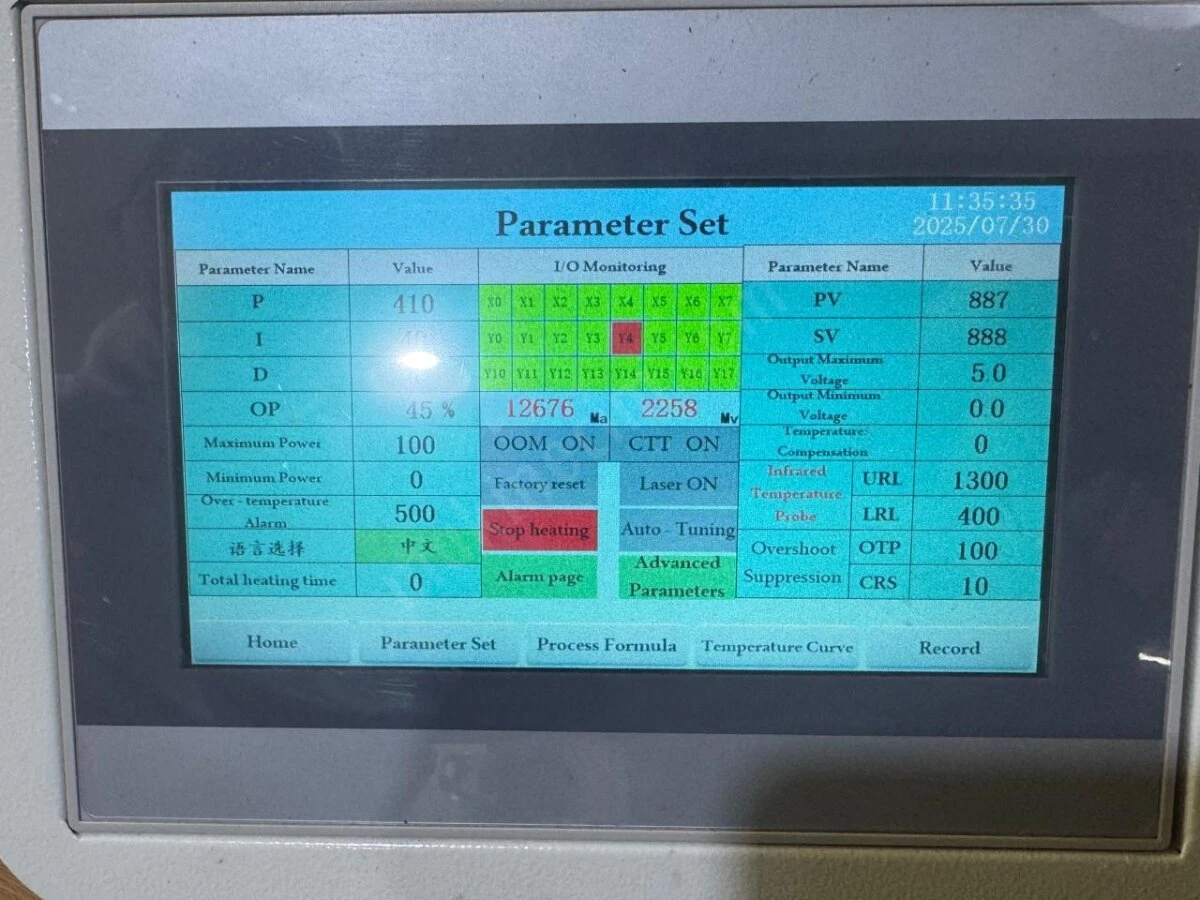

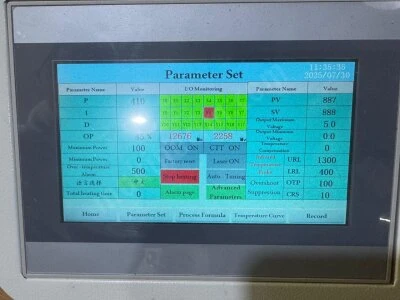

3. Parameter Set üzerinden prob alt/üst ölçüm sınırını ve analog çıkış alt/üst gerilimini ayarlayın. Ölçülen sıcaklığın ve sensör bağlantısının tutarlı olduğunu kontrol edin.

4. Çalışma modunu, hedef sıcaklığı, güç üst sınırını ve sabit sıcaklıkta bekletme süresini belirleyin. Çok kademeli çalışmada en az bir kademeyi etkinleştirin.

5. Toplam süre sınırını ve döngüsel çalışmanın açık/kapalı durumunu kontrol edin. Alarm koşullarını giderin.

6. İlk ısıtmadan önce bölüm 7’deki Auto Tuning işlemini uygulayın. Öğrenme sonrası kontrollü denemede sıcaklık, güç ve durdurma davranışını izleyin.

Başlatma için kurulu arayüzdeki ısıtmayı açma komutunu veya devreye alma sırasında doğrulanmış harici

başlatmayı kullanın. Stop heating normal ısıtma durdurma komutudur. Duruştan sonra makinenin güvenli soğutma prosedürünü uygulayın.

Isıtma modları

Tek kademeli çalışma

Bir hedef sıcaklık ve bir sabit sıcaklıkta bekletme süresiyle çalışmak için kullanılır.

1. Ana ekrandaki mod anahtarını tek kademeli konuma alın.

2. Ayarlanan sıcaklık alanına prosesin hedefini girin.

3. Güç üst sınırını makine, ısıtma kaynağı ve iş parçası için belirlenmiş değere ayarlayın.

4. Sabit sıcaklık süresi alanındaki SV değerini girin. Kaynak ana ekranında süre saniye olarak gösterilir.

5. Toplam süre ve çevrim ayarlarını gözden geçirin; ardından ısıtmayı başlatın ve PV, SV ile Output değerlerini izleyin.

Çok kademeli çalışma

En fazla üç sıcaklık kademesi için ayrı hedef sıcaklık, sabit sıcaklıkta bekletme süresi ve azami güç tanımlanabilir.

1. Mod anahtarını çok kademeli konuma alın.

2. Birinci, ikinci ve üçüncü kademe için kullanılacak sıcaklık, süre ve güç değerlerini girin.

3. Her kademenin etkin/devre dışı seçimini kontrol edin. Üç kademeden en az biri etkin olmalıdır.

4. Kullanılmayan kademeleri devre dışı bırakın. Yalnızca değer girmek kademeyi etkinleştirmez.

5. Isıtmayı başlatın; etkin kademeyi ve proses ilerleyişini izleyin.

Kaynak, kademe geçişindeki sıcaklık toleransını, süre sayacının kesin başlama şartını ve rampa hızını ayrıntılı tanımlamaz. Bu nedenle çok kademeli programı belirli bir °C/s rampa kontrolü olarak kabul etmeyin; proses kabul denemesinde davranışı doğrulayın.

Döngüsel çalışma

1. Çok kademeli modu seçin ve en az bir kademeyi etkinleştirin. Döngüsel mod, üreticiye göre çok kademeli modla birlikte kullanılır.

2. Döngüsel çalışmayı açın ve istenen çevrim sayısını girin.

3. Çevrim soğuma süresini ayarlayın. Bu, bir ısıtma bittikten sonra sonraki ısıtmanın başlamasına kadar beklenecek süredir.

4. Başlatmadan önce otomatik yeniden ısıtmaya karşı çalışma alanını hazırlayın; tamamlanan çevrim sayısını takip edin.

Soğuma beklemesi, parçanın belirli bir sıcaklığa indiğinin ölçümle onaylanması anlamına gelmez. Kaynak, sıfır çevrim değerinin anlamını ve çevrim sayacının sıfırlama davranışını açıklamaz; sıfırı sınırsız çalışma varsayımıyla kullanmayın.

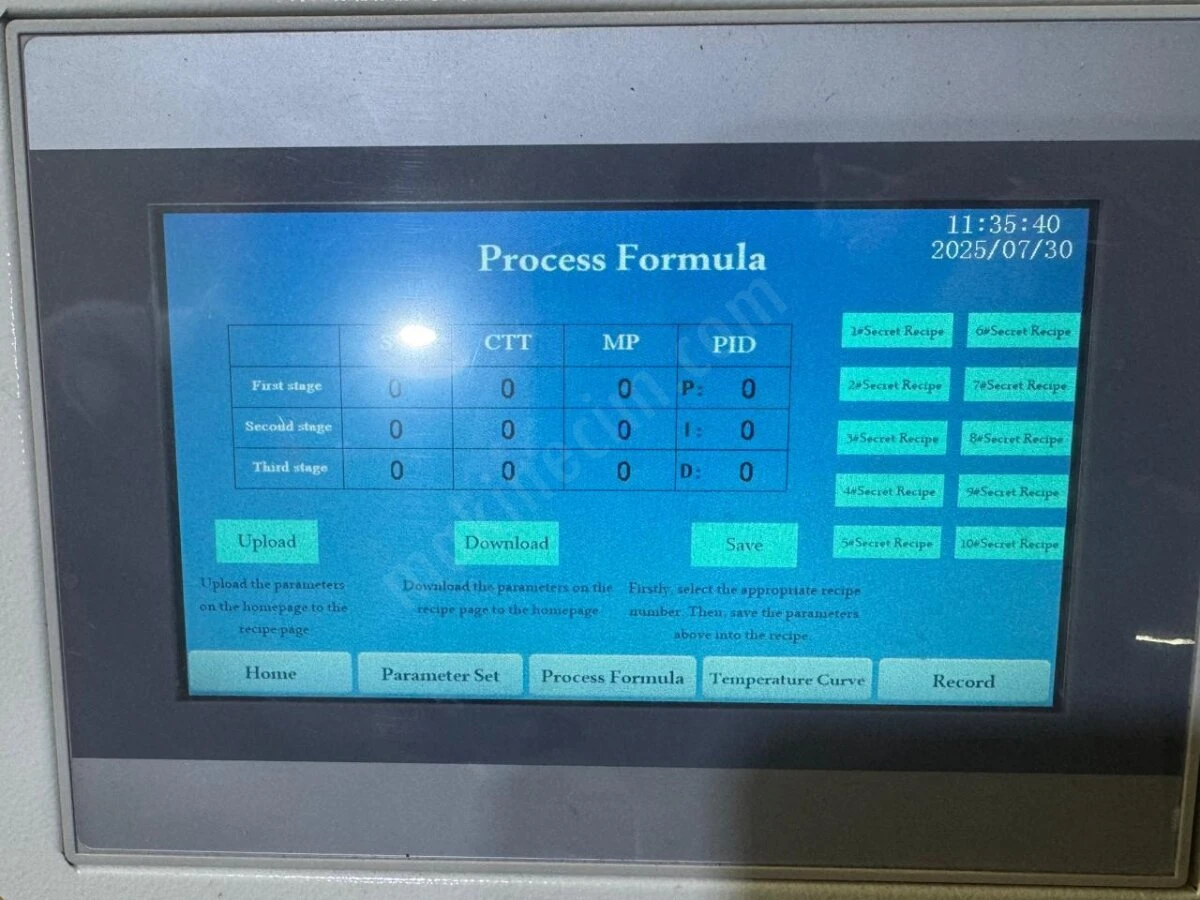

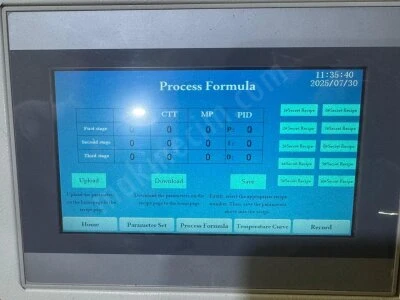

Mevcut ayarları reçeteye kaydetme

Saklı reçeteyi kullanma

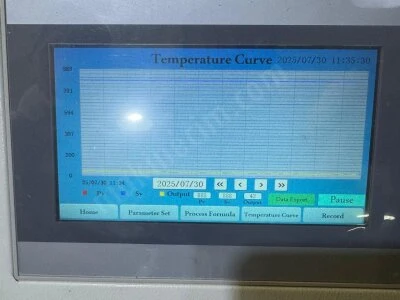

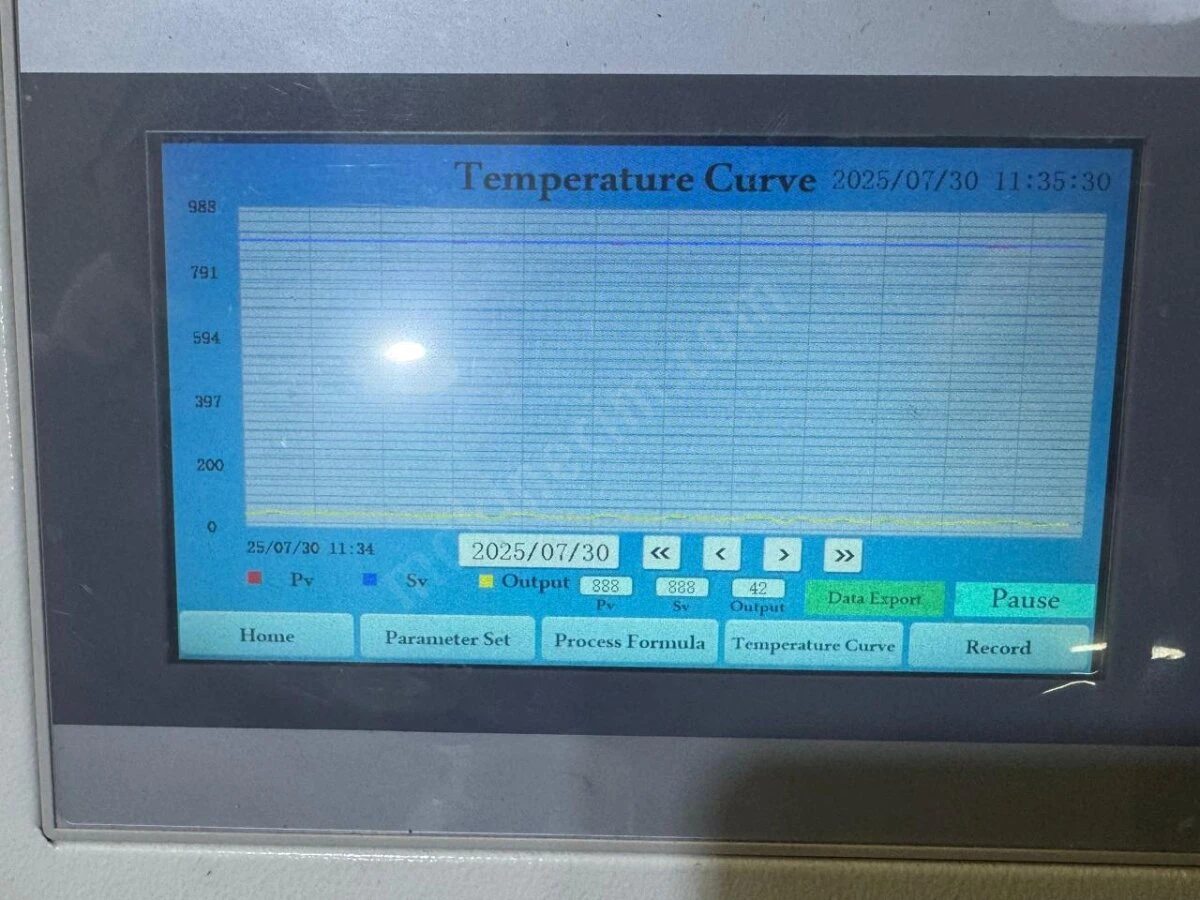

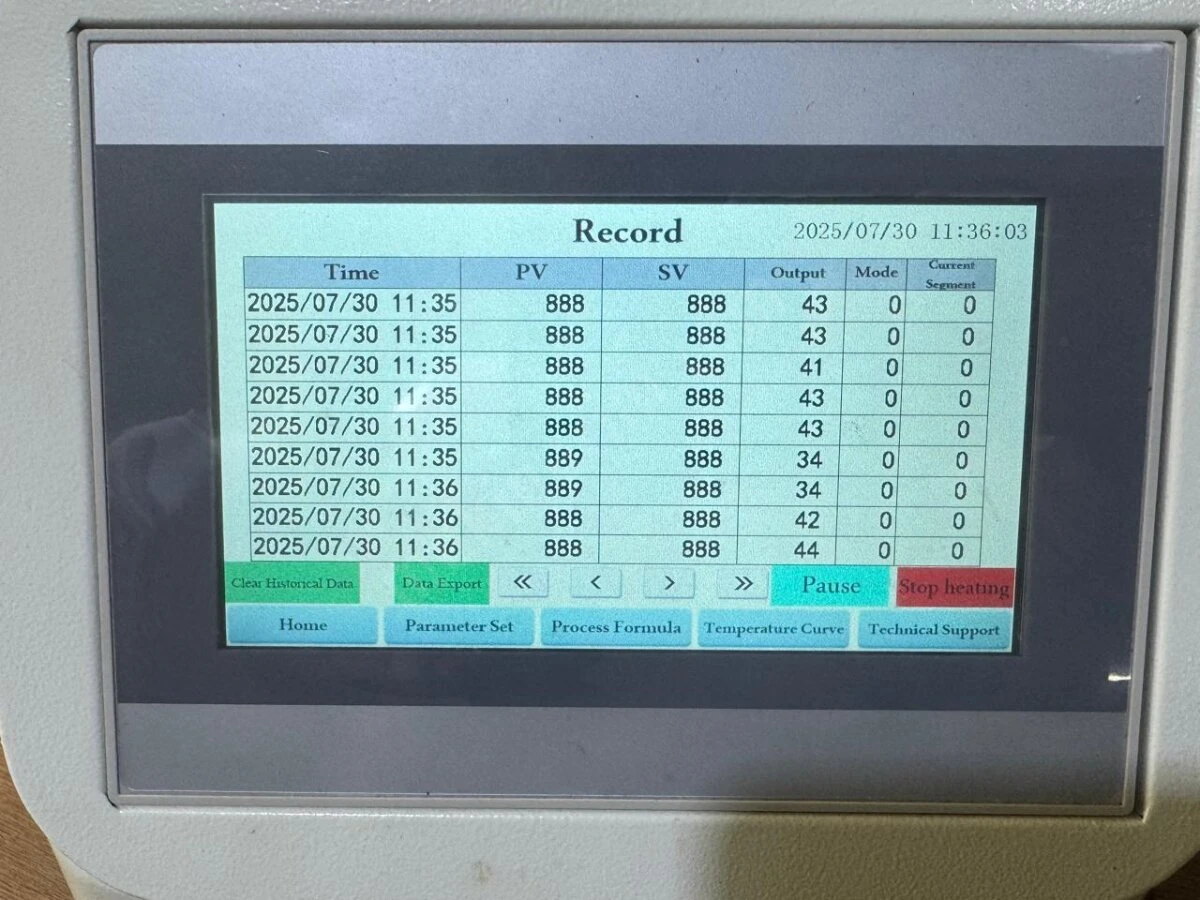

Sıcaklık eğrisi ve kayıt
