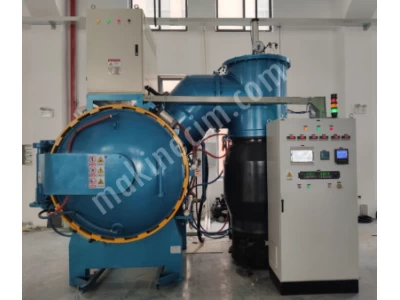

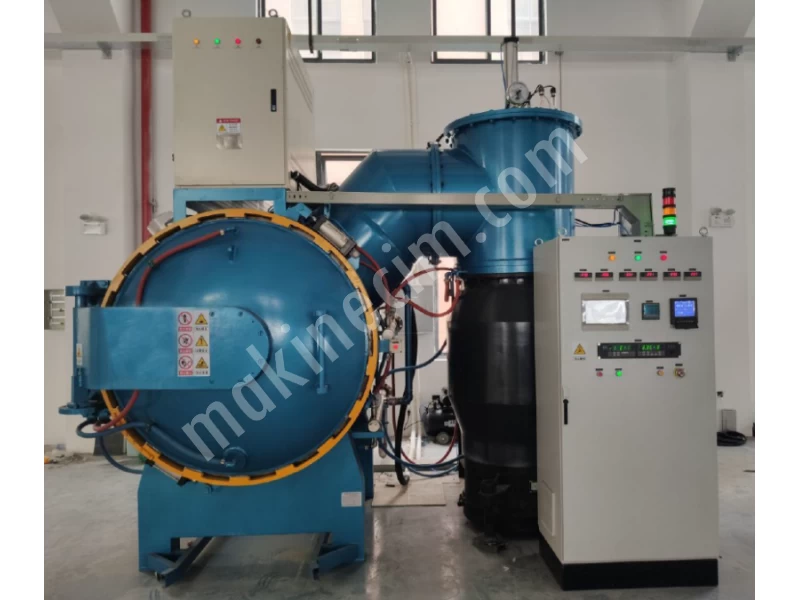

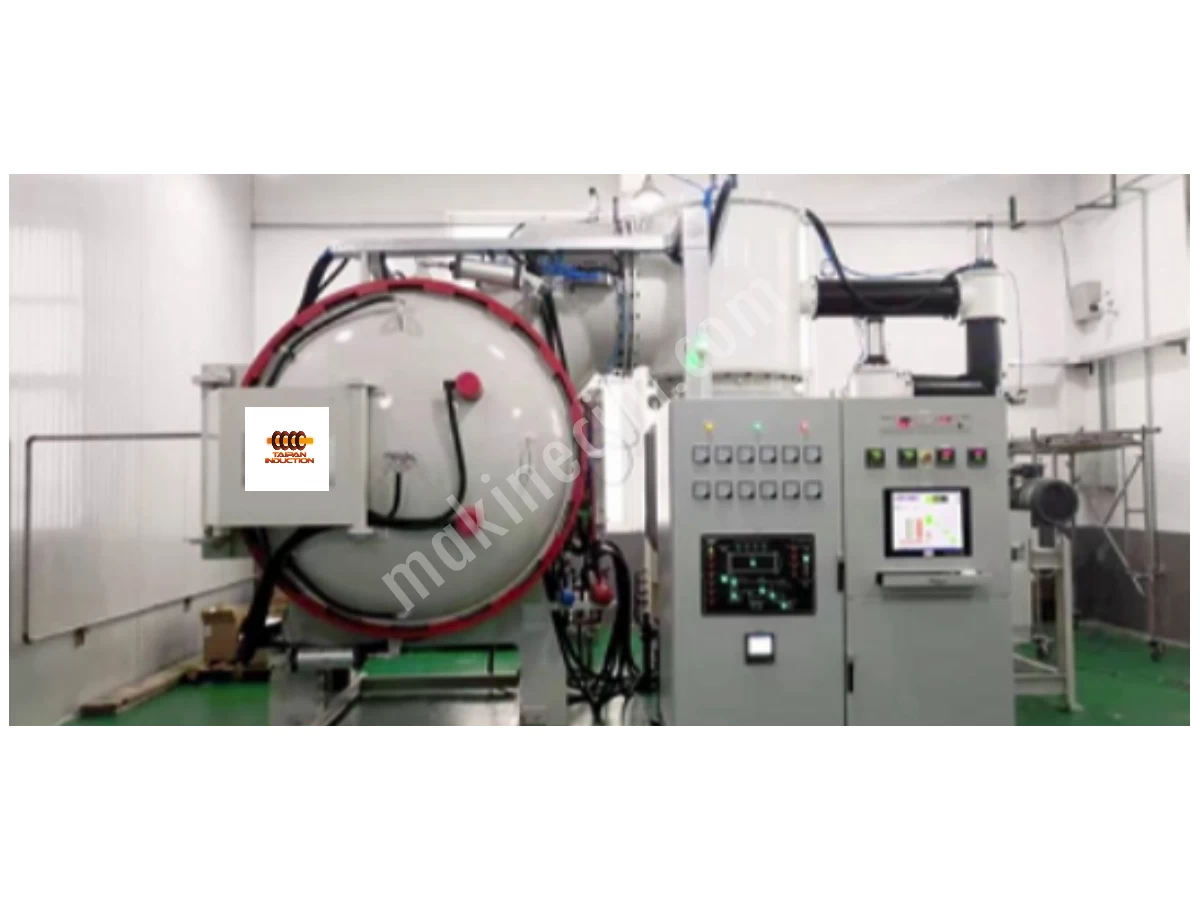

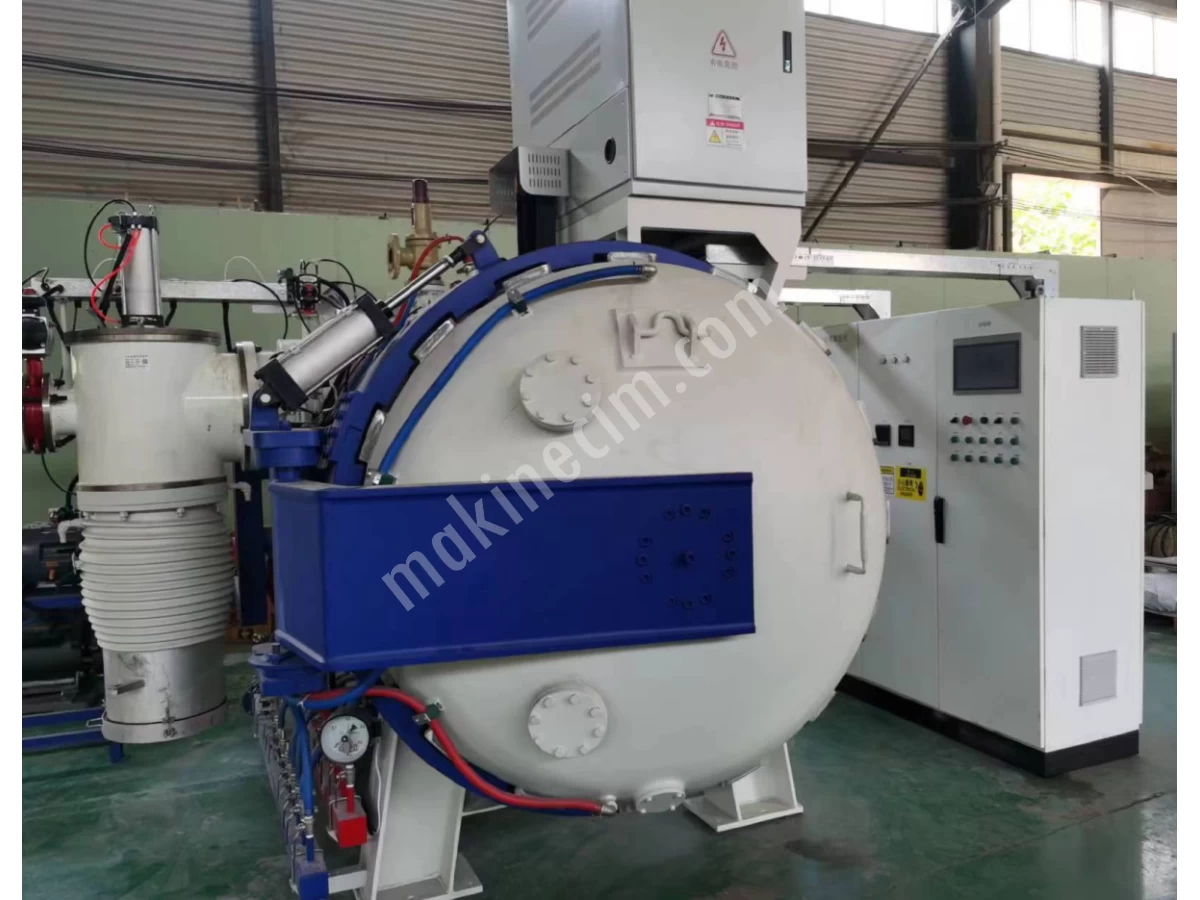

MİNİ VAKUM SERTLEŞTİRME FIRINI - 450x300x300MM

-TAKIM ÇELİKLERİNİN SERTLEŞTİRİLMESİ

-VAKUM BRAZING

-VAKUM SİNTERLEME

Model: TP-QUENCH-334 vakum sertleştirme fırını

20.000KCal/saat su soğutma kapasiteli chiller

100kg şarj kapasiteli yükleme sepeti

100kg şarj kapasiteli yükleme arabası

YAPILACAK İŞLEM

İşlem: Vakum gaz sertleştirme

Malzeme: Değişik kalitelerde takım çelikleri ve HSS çelik cinsleri

Şarj kapasitesi: 100kg

TEKNİK ÖZELLİKLER:

TP-QUENCH-334 vakum gaz sertleştirme fırını; yüksek hız çeliği, takım çeliği ve kalıp çeliği gibi malzemelerin yüksek basınçlı gaz ile soğutularak sertleştirilmesi işleminde kullanılır. Aynı zamanda, yüksek sıcaklık brazing ve sinterleme gibi işlemlerde de kullanılabilir.

-Ana ünite; fırın gövdesi, fırın kapağı, ısıtma odası, cebri sirkülasyonlu gaz soğutma ünitesinden oluşan yatay tek odacıklı bir yapıdadır.

-Karbon çelik çift cidarlı soğutmalı ısıtma odası

-Fırın gövdesine flanş ile bağlı olan ön kapağın iç yüzünde hava soğutma motoru

-Fırın gövdesi altındaki tutucu:

-Hava çıkışı için delik

-Elektrot deliği için delik

-Termokupl için delik

-Gaz basma için delik

-Basınç ölçümü için delik

-Emniyet valfinin montajı için delik

-Yedek delik Fırın gövdesi ve fırın kapısı çift contalıdır, flanşa takılan conta, negatif basınç ve yüksek basınçta sızdırmazlık sağlar.

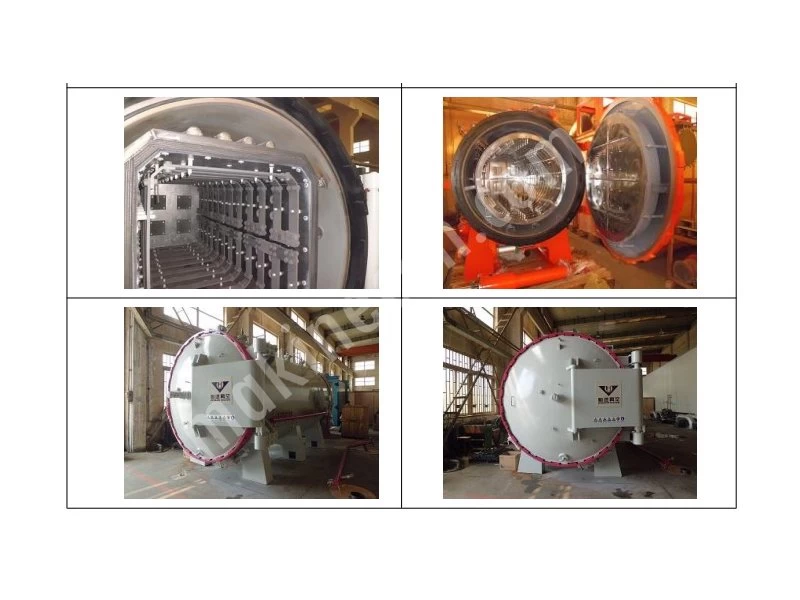

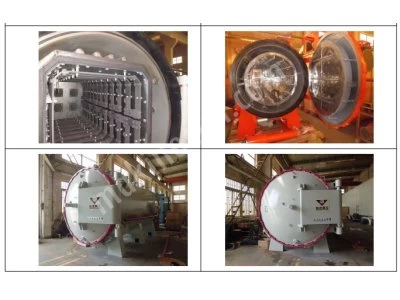

-Isıtma odası; yalıtım katmanı, ısıtma elemanları ve malzeme platformundan oluşur.

-Isı yalıtım katmanı, üç katmanlı grafit keçeden oluşan dairesel bir yapıdır. Grafit keçe, ısıtma odası çerçevesine molibden bağlantı elemanları ile sabitlenmiştir. Isıtma odası, 360 derecelik homojen bir soğutma sağlar ve yalıtımlı kapı ayrıca ısı yalıtım katmanına sahiptir.

-Isıtma elemanı grafit borudur, ısıtma elemanları, ısıtma homojenliğini sağlarken uzun süreli deformasyon ve uzun ömür kullanımını garanti edebilen ısıtma odasının duvarı boyunca eşit olarak dağıtılır.

-Fırın ocağı grafitten imal edilmiştir, ocak boron oksit contalıdır, sepet ve ocak izole edilmiştir.

-Fırının arkasına monte yüksek debili fan ve eşanjör ile hızlı soğutma sağlanır.

-Gaz basma sistemi: Hızlı gaz şarj edebilen ve sertleştirme işleminin gereksinimlerini karşılayabilen , pnömatik kesme valfleri, ayarlama valfi, manüel anahtar, solenoid valften oluşur. Bu sistem fırının vakum oranını düzenleyebilir ve kontrol edebilir.

-Saf bakır eşanjör ve yüksek verimli radyatör; Su giriş ve çıkışı için büyük çap (3'') kullanılır, yüksek debili su hızlı soğutma sağlayabilir.

-Gaz deflektörü (ısı eşanjörünün önünde) gaz akışını sorunsuz bir şekilde sağlayabilir.

-Soğutma işlemi için fırının üstüne monte edilmiş yüksek hızlı fan motoru.

-Yüksek hızlı gaz, eşanjör ile soğutma, ardından fan ile fırın odasına girerek iş parçasının hızlı soğutulmasını sağlar.
