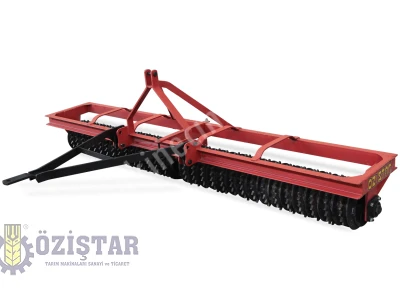

Merdane, Döküm Merdane

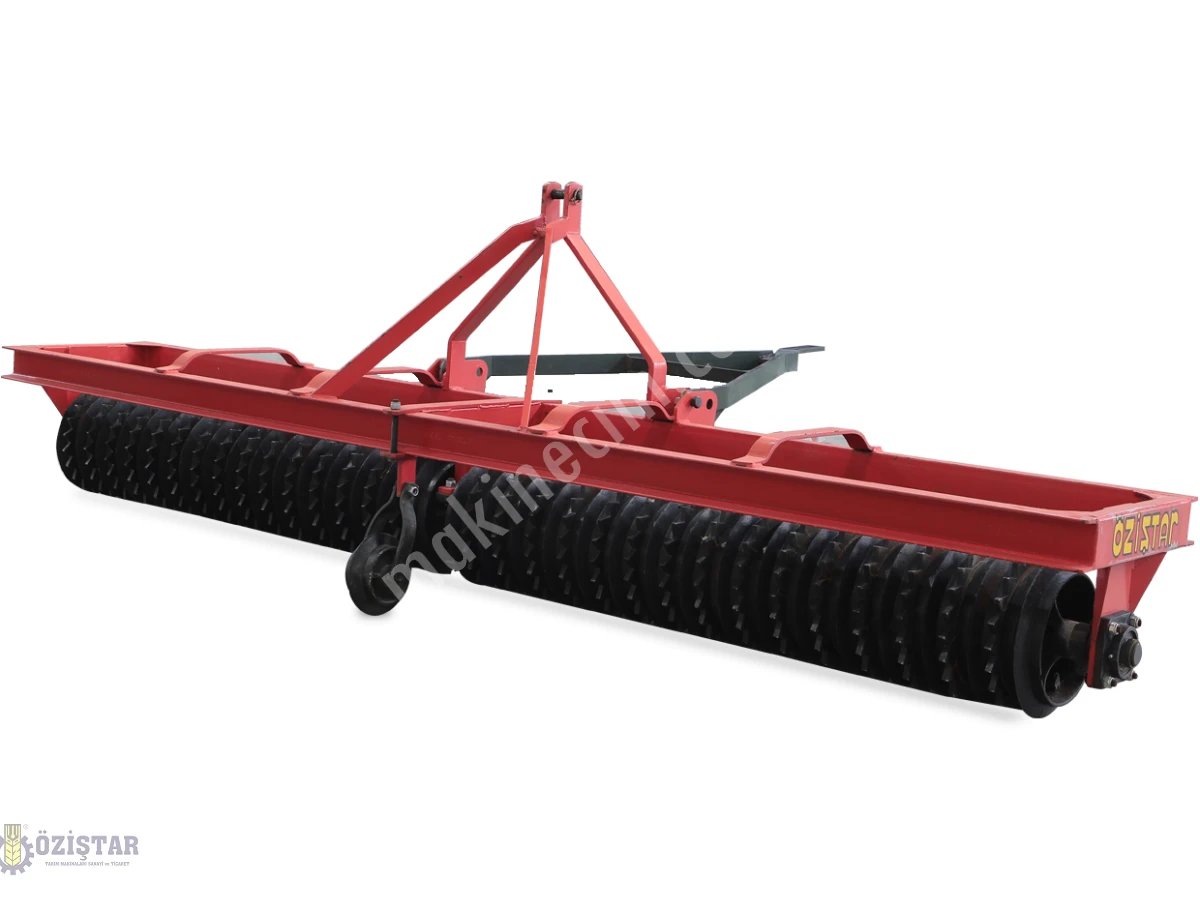

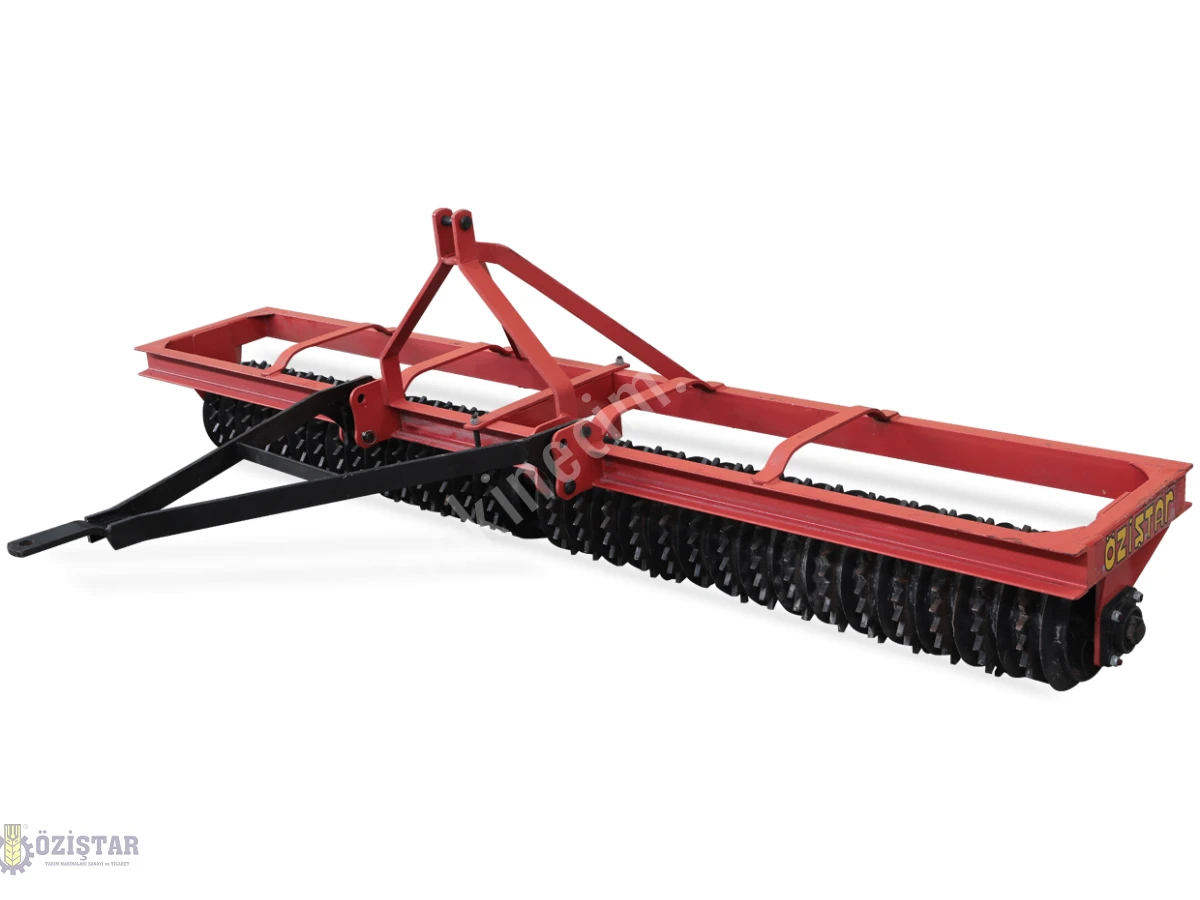

Traktöre asılır ve çekilir olarak bağlanan, düz ve dişli şeklindeki merdane tamburları ile toprağın bastırma ve kesekleri ile kırmada kullanılan bir ekipmandır. Merdane, traktöre asılır ve çekilir olarak bağlanan, 20'li (OZ-401) ve 22'li (OZ-402) olarak iki tipte imal edilmektedir. Makinede iki ucunda yataklanmış bir mil üzerine yan yana dizilmiş düz ve dişli merdane tamburlarından oluşan ve toprakta dönerek çalışan bir toprak eşleme makinasıdır. ÖZİŞTAR Tar. Mak. San. ve Tic. tarafından üretilen merdane, traktöre asılır ve çekilir tipte bağlanan bir toprak işleme ekipmanıdır. Merdane üzerinde, üç noktadan asma sistemi, çeki oku, makine taşıyıcı çatısı, üç nokta sistemine bağlı taşıma kolları, merdaneleri taşıyan ana mil ve düz – dişli tip merdaneler bulunmaktadır. Merdaneleri taşıyan ana mil iki ucundan kaymalı yataklarla yataklanmıştır. Bu yataklar makinenin şasesine civatalarla bağlanmıştır. Merdaneler ana mil üzerine bir düz ve bir dişli yan yana gelecek şekilde dizilmiştir.

Taşıma ve Sevkiyat Esnasında Dikkat Edilecek Hususlar

Makine ilgili nakliye araçlarına yüklenirken; sürtünme ve sert darbelere karşı korunmalıdır. Nakliye aracına yüklenen makinelerin nakliyesi sırasında çarpma ve sürtünmelere karşı korunması için gerekli tespit ve sabitleme malzemeleri kullanılmalıdır.

Makinenin Montajı ve Kullanıma Hazırlanması

Makinenin Montajı

Üç nokta hidrolik düzenli makinenin traktöre takılmasında, traktör makineye yaklaştırılır. İlk önce sol alt bağlantı kolu, sağ alt bağlantı kolu ve son olarak da üst bağlantı kolu makineye takılır. Traktöre bağlanan makine, traktör yan gergi kolları ile traktör eksenine göre ortalanır.

Makinenin Güvenli Çalıştırılması

Makine kullanıma alınmadan önce, ana milin yataklarına gresörlükler aracılığı ile gres yağı basılmalıdır. Her çayır biçme sezonu sonunda makine temizlenmeli ve yağı kontrol edilerek uygun bir ortamda muhafaza edilmelidir.

Emniyetli Kullanma Talimatı

• Ayarlama ve yağlama yaparken makineyi mutlaka durdurunuz.
• Makineyi traktöre monte ederken, traktörün ön ağırlıklarını dengeyi sağlayacak kadar takınız.
• Makineye hareket verilmeden önce makineyi yere paralel konuma getiriniz.
• Makineyi çalıştırmak için yere paralel konuma getirirken traktör ile makine arasında kimse bulunmamalıdır.
• Makineyi yağlamadan çalıştırmayınız.

ÖZ-06 Model
