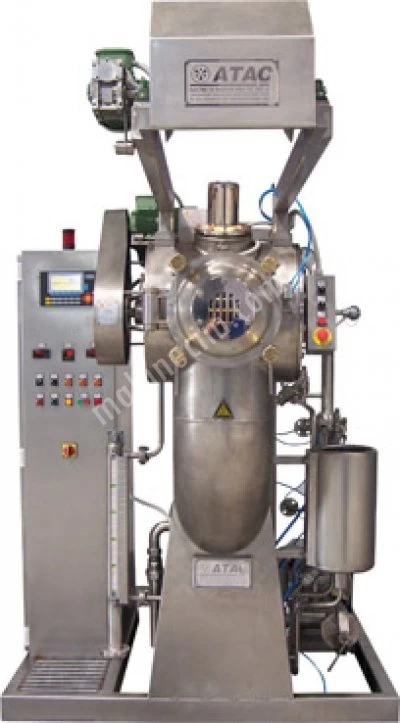

Kumaş Boyama Makinası - Atc-Dye Ht15F
Makine kapasitesi |
: |
15 – 25 Kğ. |
Maksimum sıcaklık |
: |
140 ºC |
Test Basıncı |
: |
4,5 Bar |
Çalışma basıncı |
: |
3 Bar |
Isıtma şekli |
: |
Buhar ile |
Sıcaklık artış hızı ( 6 bar buhar ) |
: |
4 ºC / dk. |
Buhar tüketimi |
: |
80 Kg./ dk. |
Soğutma hızı ( 20 ºC , 5 bar su ) |
: |
2 ºC / dk. |
Flote oranı |
: |
1:8 – 1:10 |
Kumaş Hızı |
: |
0 – 150 m./dk. |
Pompa motoru ( HIZ KONTROLLU ) |
: |
5,5 Kw – 1400 d./dk. |
Pompa basıncı |
: |
1400 d./dk. 2,7 Bar |
İç tambur motoru (HIZ KONTROLLU) |
: |
1,1 Kw – 900 d./dk. |
Dozaj motoru ( Direk ) |
: |
0,55 Kw – 2800 d./dk. |
Toplam Güç |
: |
7,5 kW |
Düze |
: |
Ø 108 mm. ( Talebe gore değiştirelebir.) |
Kumaş borusu |
: |
Ø 140 mm. ( Talebe gore değiştirelebir.) |
Kumaş takılma emniyeti |
: |
Manyetik siwiçli |
Makine boşaltma vanası |
: |
Pnomatik kontrollü |
Makina seviye göstergesi boşaltma vanası |
: |
Pnomatik vana |
Makina hava tahliye vanası |
. |
Pnomatik vana |
Makina hava tahliye vanası Açık-Kapalı |
: |
Manyatik proksimid kontrolü |
Makine Isıtma-Soğutma ve kondes vanası |
: |
DN15, Pnomatik On/Off kontrollü |
Makine su doldurma vanası |
: |
Pnomatik vana |
İlave kabı Hacmi |
: |
25 lt. |
İlave kabı su alma ( Duşlama ) |
: |
Pnomatik vana |
İlave kabı su boşaltma |
: |
Pnomatik vana |
İlave kabına makinadan su alma ( Transfer ) |
: |
Pnomatik vana |
İlave kabı ısıtma |
: |
Pnomatik vana |
Dozajlama |
: |
Pnomatik vana |
Dozajlama geri besleme vanası |
: |
Pnomatik vana |
Makine seviye boşaltma ( Taşar ) vanası |
: |
Pnomatik vana |
Makine seviye kontrolü |
: |
Manyetik şamandıralı |
Proğramatör |
: |
Boyama Bilgisayarı |
* Makine tamamen paslanmaz çelikten imal edilmiştir. Makine üzerinde meknik basınç emniyet vanası mevcuttur.Ayrıca makine basıncı Proğramatör, Dijital termostad ve anaolog kontaklı monometreler ile elektriksel olarakta emniyet altına alınmıştır.
* Makinaya su doldurma işlemi elektronik olarak ölçümü yapılmakta ve proğram dahilinde istenilen flote oranında otomatik su doldurma işlemi yapılmaktadır. Su doldurma işlemi görsel olarakta hazırlanan cetvel üzerinden kontrollü yapılmaktadır.
* Dozajlama işlemi dozaj motoru ile yapılmakta ve dozaj pompası çıkışında ters orantılı çalışan iki ayrı pnömatik vana ile, ( Vananın biri kimyasalı makinaya, diğer vana kimyasalı ilave kabına geri besleme sağlamaktadır ) dozajlama işlemi gerçekleştirilmektedir. Bu dozajlama özelliği ile ilave kabı içerisinde oluşabilecek çökeltileri engelleyip , dozajlama işlemindede karışımın sürekliliği sağlanmaktadır.
