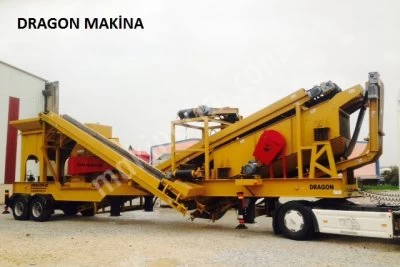

Kapalı Devre Tersiyer Kırma Sistemi Dragon 55

Kapalı devre Tersiyer Kırma sistemi Dragon 55
Tüm sistem tek bir platformda toplanmış olup , 1 Tır ile taşınabilir.
15 dakika içinde işletmeye alınabilmesi için dizayn edilmişdir.
Şu an Dünya ve Türkiye Pazarında en çok tercih edilen Makinalarımızdandır.
Sistemdeki mevcut makina ve ekipmanlar,
- Besleyici Sistemi ve Haznesi
Besleyici sistemi yapışmaları engellemek için Konveyör Bantlı veya Müsteri isteğine bağlı titreşimli olarak tercih edilebilir..
Bu sayede sorunsuz ve çalışma minimum bakım sunulmakdadır.
Mobil Konkasör tesislerinin elek üstü veya kullanılmayan ürünleri Kum yapma için en ideal kırıcılardır.
Besleyici haznesi Ekskavatör ve Loder ile Tesisden direk konveyörle beslemeyede uygundur.
- Dragon 55 Gelişmiş Tersiyer Kırıcı sistemi
Rotor 1300 x 1100mm
Kırıcıda İnceltmeyi sağlayan sıra duvar sistemi vardır.
Motor Gücü 160 - 250 KW
Özel ayar blokları sayesinde İndirme eğrisi çok yüksek bir Tersiyer sistemi ortaya çıkartık.
50 kata varan yüksek küçültme oranları ile emsalsizdir.
- Ana Konveyör Bant Sistemi 1000 mm Konveyör Banttır.
- Titreşimli Elek Sistemi Yüksek Kapasiteli Tip
Ebat : 1700 x 4500 mm
Motor Gücü 15 KW Kat Adeti : 2 Katlı
- Elek altı Stok Konveyörü 1000 mm Katlanır tip
- Stok Konveyörü  600 mm Katlanır tip
- Geri Dönüş Toplama Konveyörü 1. 600 mm
- Geri Dönüş Konveyörü 2.  600 mm
- Mobil Şasi Sistemi 2 Akslı Özel konstriksiyon Şasi
- Hidrolik sistemde 6 hidrolik ayak mekanizması vardır ,Bu ayaklar kilitlendikden sonra 6 Sabit ayakla güçlendirilir.
Özel kumanda sistemi ile kontrol edilir
Hidrolik Güç Sistemi 125 Litre
- Pano Malzemesi Siemens Markalıdır.
 - Pano Sisteminde Frekans kontrol sistemi mevcuttur. (Opsiyonel)
Uzakdan Kumanda ( Radyo kontrol Sistemi ) ile tüm fonsiyonların kontrolü yapılabilmekdedir.
Jeneratör Sistemi Opsiyonel olup Cummins,Perkins,Doosan,Deutz markalarının 6 Silindirli dizel motor ve Marelli Alternatörü.
Kapasite Kırılacak Malzeme ve Besleme , Nihayi ürün boyutlarına göre degişken olup 75 – 110 ton Kapasitelidir.
Tozsuzlandırma Sistemi , Konveyörlerde tozu bastırmak için yüksek basınçlı suyu nozula püskürterek tozma engellenir.
Besleyiciler Vibromotorlu olur Emtaş veya İtalvibras , Oli Markadır.
Tahrik Tamburları Kauçuk Kaplı ve Dişli Tiptir.
Elektrik Motorları Gamak , Emtaş , İnter Markalıdır.
Konveyör Bant Lastikleri Derby veya Eksaş Markadır.
Rulmanlar : SKF veya Muadili Rulmanlar.
Kullanılan yassı mamül Ereğli Demir Çelik Ürünü olup A1 Kalitedir.
PLC Kontrol Sistemi
Otomasyon dünyasının en önemli parçalarından olan PLC (Programmable Logic Controller - Programlanabilir Mantık Kontrolü ) konusunda kullanılan markalar çeşitlilik göstermekle birlikte yoğun olarak Schneider  Electric marka PLC'ler tercih edilmektedir.
PLC'ler üretim hızı ve otomasyonu sağlaması açısından üretime büyük bir ölçüde katkıda bulunmaktadır.İnsan hatalarını engellemek için tasarlanmışlardır.Üretim elemanlarında oluşacak hataları yok etmek ve sorunsuz çalıştırma için Dragon ürünlerinde kullanılmakdadır.
Dragon teknolojisi ile artık başka yerlerde yapılan PLC süreç denetimleri, Fabrika İzleme hattında izlenip denetlenebilir.Tamamen otomasyon sistemi ile çalıştığı için (PLC) işçilik maliyeti çok düşüktür.
 - Manyetik mıknatıs (opsiyonel)
 - Jeneratör Sistemi ( Opsiyonel )
 - Tozsuzlandırma Sistemi  ( Opsiyonel )
 - Nakliyat Ölçüleri : Genişlik 3000 mm x Uzunluk 14.000 mm x Yükseklik 4500 mm
Mobil Tersiyer Kırma Tesisi Dragon 55
Maksimum besleme boyutu: 150mm
İdeal beslenme boyutu: 150mm
Final boyutu: 0 - 25 mm (0-5 mm, 5-10 mm istenen iki veya üç çeşit malzeme ve artı by-pass çıkışı üretim)
Kapasite(t/s): 75 – 110 t/s
Nihai Ürün boyutu mm  (Ayarlanabilir): 0 – 20 mm
Motor Gücü Motor(kW):250 Kw
