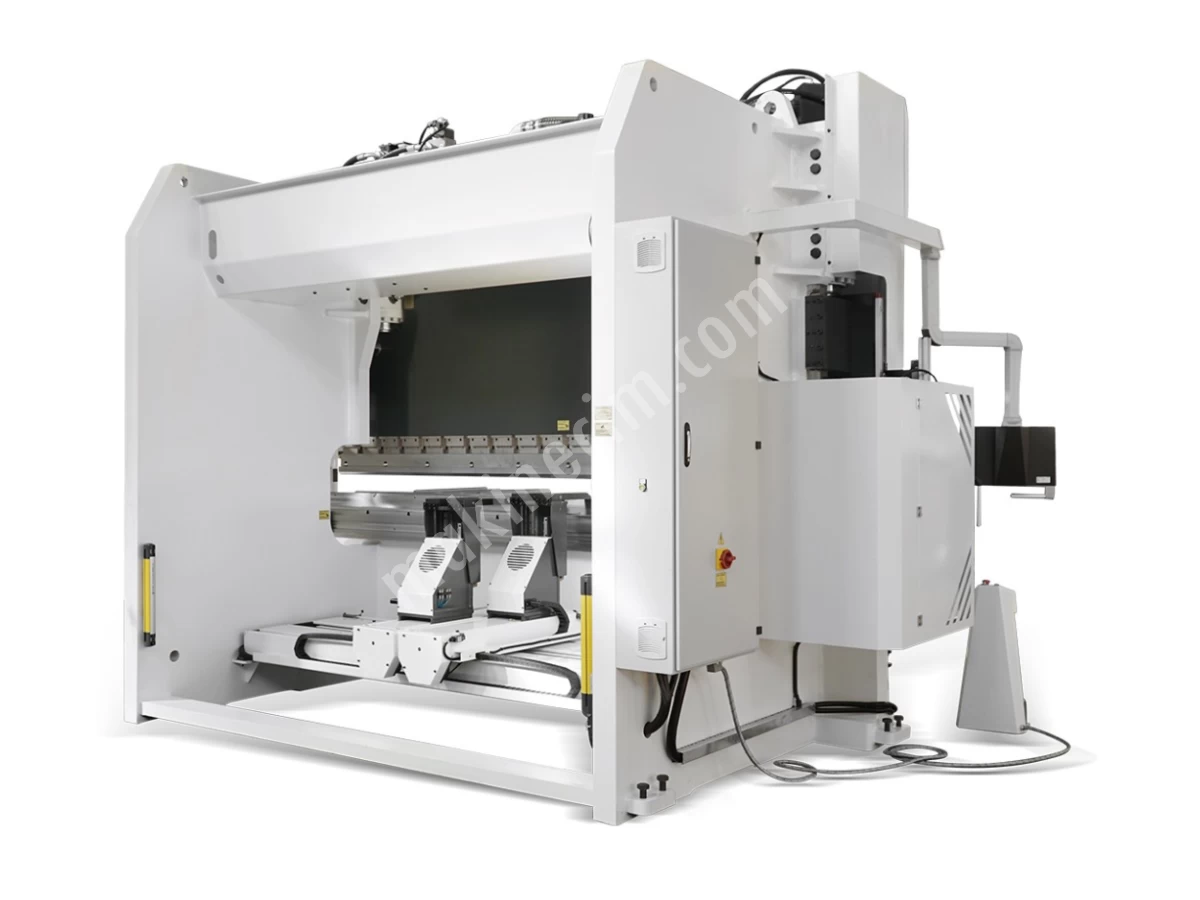

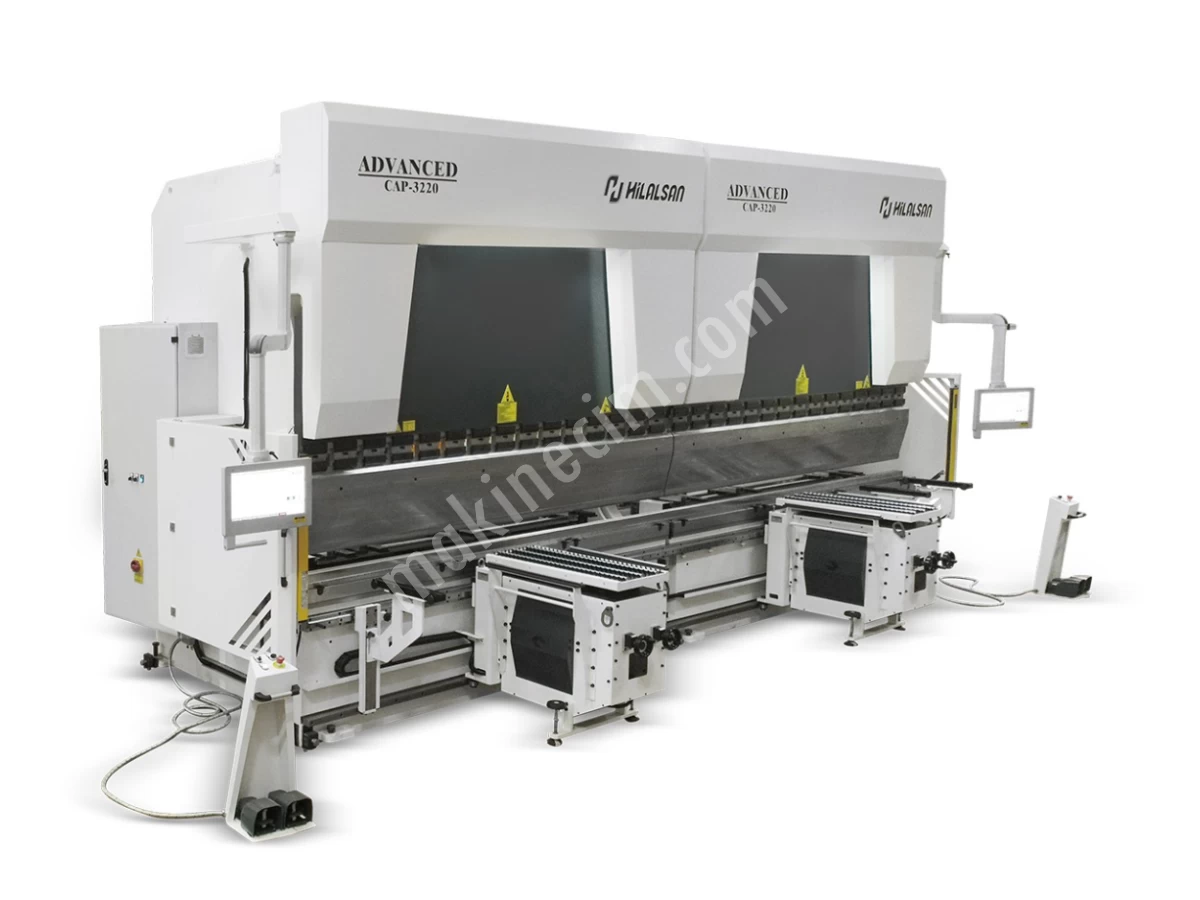

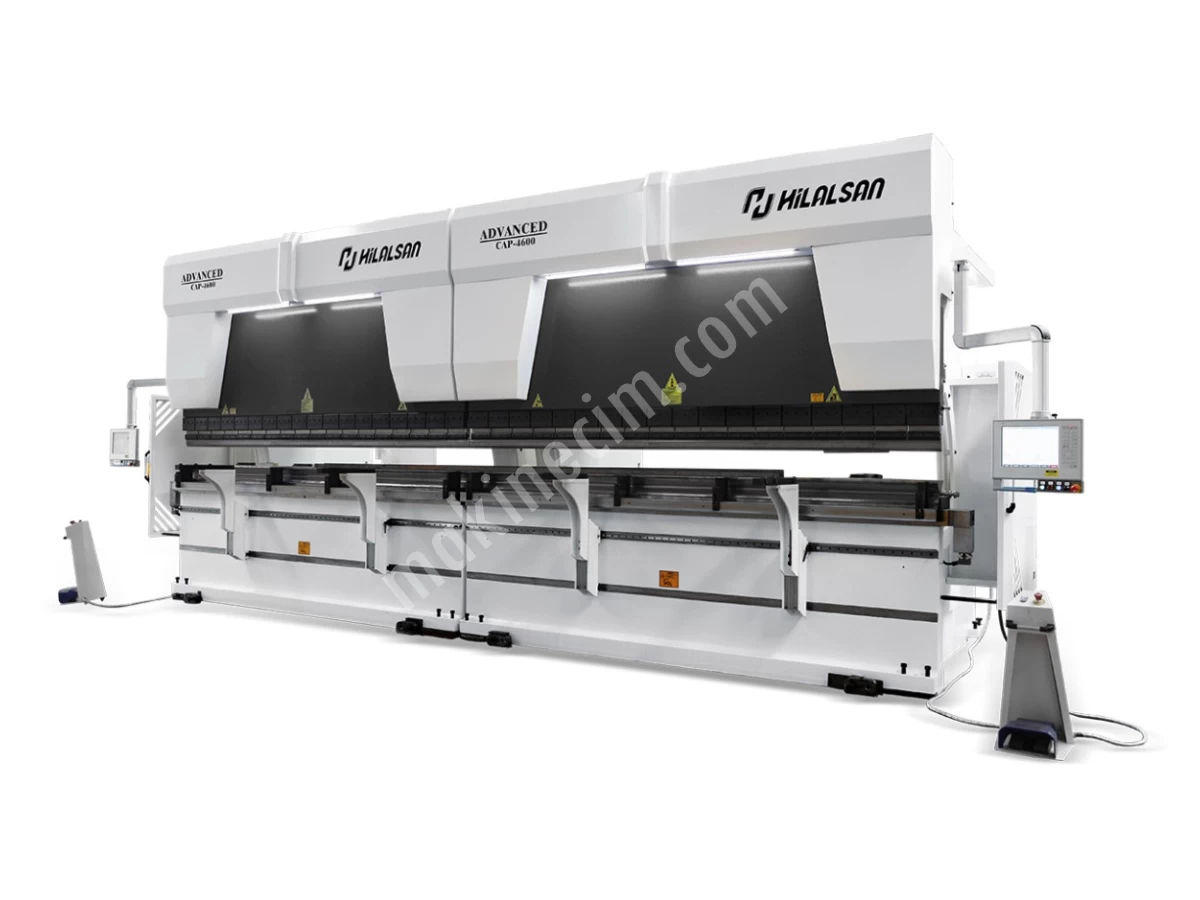

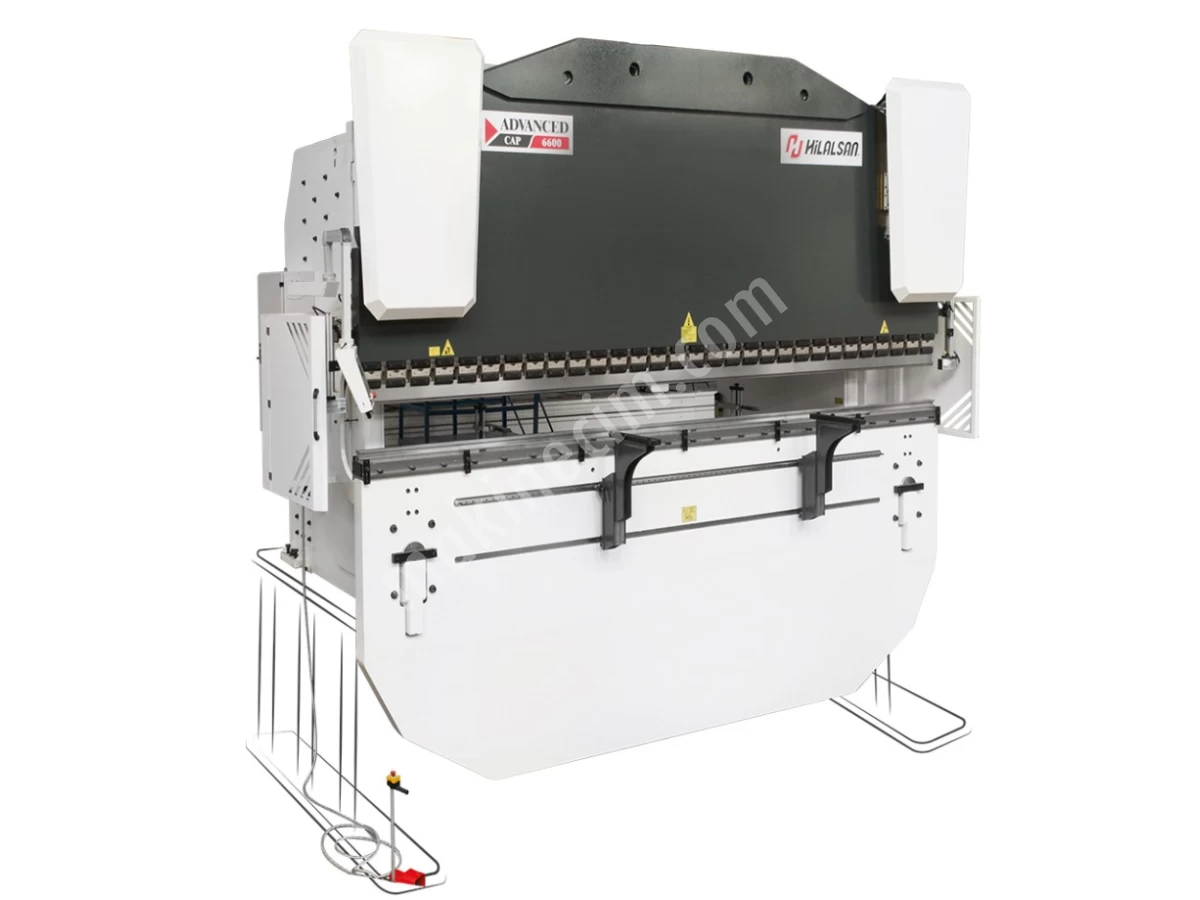

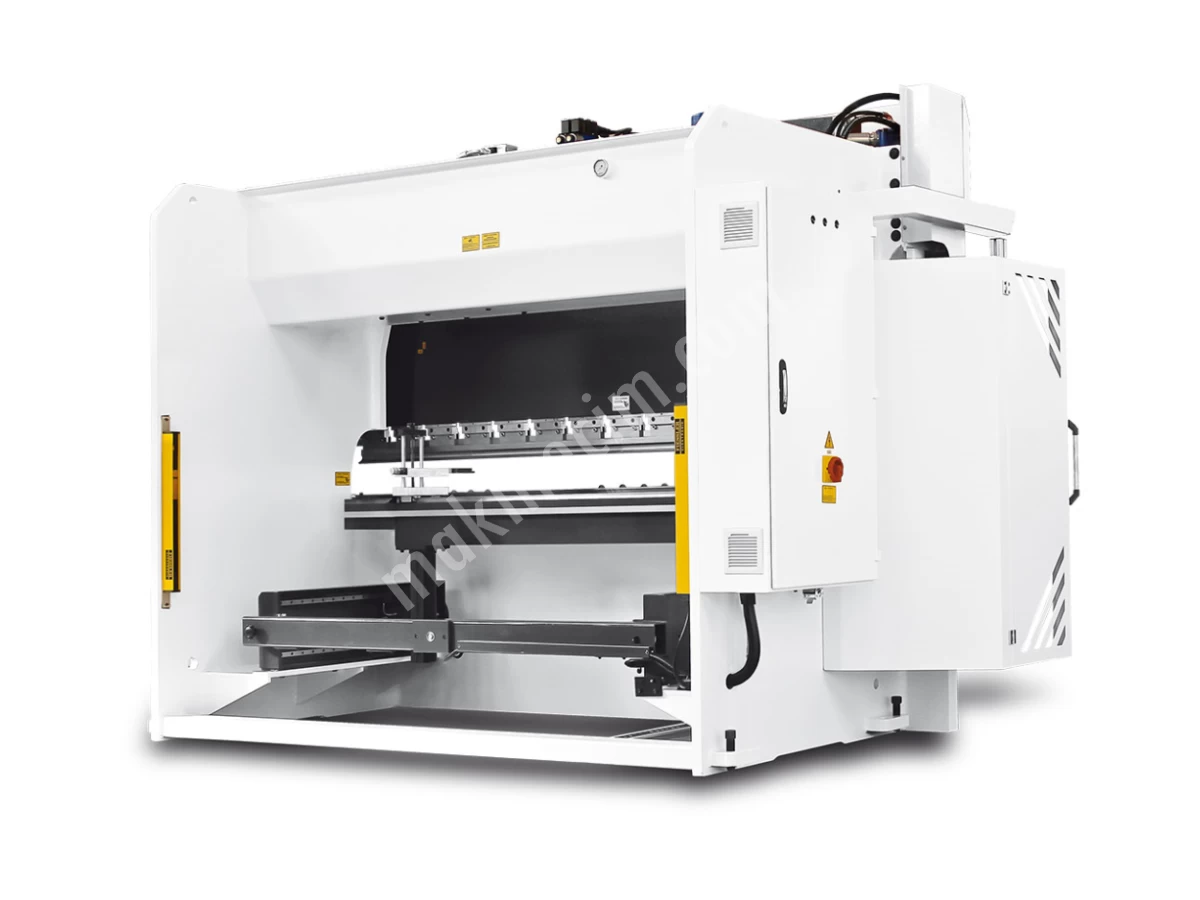

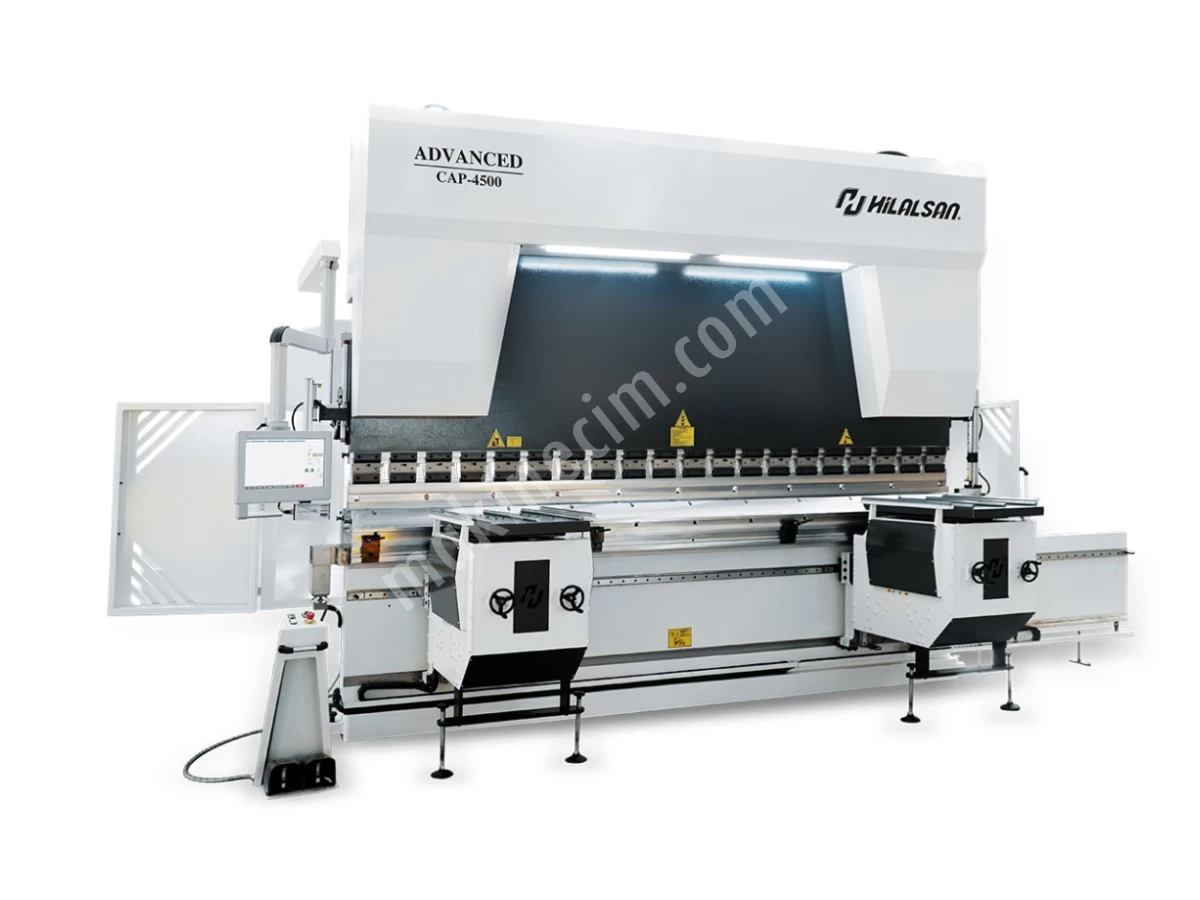

Hilalsan Hidrolik Cnc Abkant Pres Advanced

HİDROLİK CNC ABKANT PRES ADVANCEDHİDROLİK CNC ABKANT PRES

ABKANT PRES GENEL ÖZELLİKLER

• Makine gövdesi ileri teknoloji ile çok hassas toleranslarla üretilmiş ve büyük kaynaklı kompenentlerde gerilim giderme yapılmıştır. Bütün gerilme noktaları geniş radyüslerle dizayn edilerek gerilme yığılmaları ve muhtemel kaynak çatlakları elimine edilmiştir.
• Minimum sehim için alt tabla ve üst tabla ataletleri optimum değerde tasarlanmıştır.
• Üst tabla düşey olarak yerleştirilmiş, silindir yatakları, piston yatakları ve keçeleri düşey yüklere kompanze edebilecek şekilde dizayn edilmiştir.
• Hidrolik silindir, çift taraflı olarak dizayn edilmiş 2 mikron yüzey kalitesinde honlanmıştır. Böylece keçeler için minimum aşınma direnci oluşturulmuştur. Silindir gövdeleri SAE 1040 malzemeden dövülmüş olarak üretilmiştir.
• Hidrolik silindirler, cıvatalarla ve kamalarla ayakların önlerine bağlanmıştır ve mükemmel düzeyde yataklama ve yük dengelemesi sağlanmıştır.
• Piston başı özellikleri: Omegat türü keçeler geniş bronz yataklar, yarı açılı yataklama bantlarıyla donatılmıştır.
• Pistonlar; hassas taşlanmış ve sert krom kaplanmıştır. Bunun amacı; piston keçelerden geçerken düşük sürtünme ve aşınma direnci içindir.
• Ayarlanabilir üst tabla kızakları, çok düşük sürtünme direncine uygun malzemeden yapılmıştır. Üst tablanın sağdan sola, önden arkaya hareketi için bu yataklar kılavuzlama için düzenlenmiştir.
• Hilalsan hidrolik sistem, maksimum kullanım basıncına kadar tüm basınç değerlerinde hassas olarak kullanıma izin verir ve aynı zamanda bu basınç değerleri ile; silindir hassas pozisyonlama, senkronizasyon ve tekrarlanılabilirlik gerçekleştirilir.

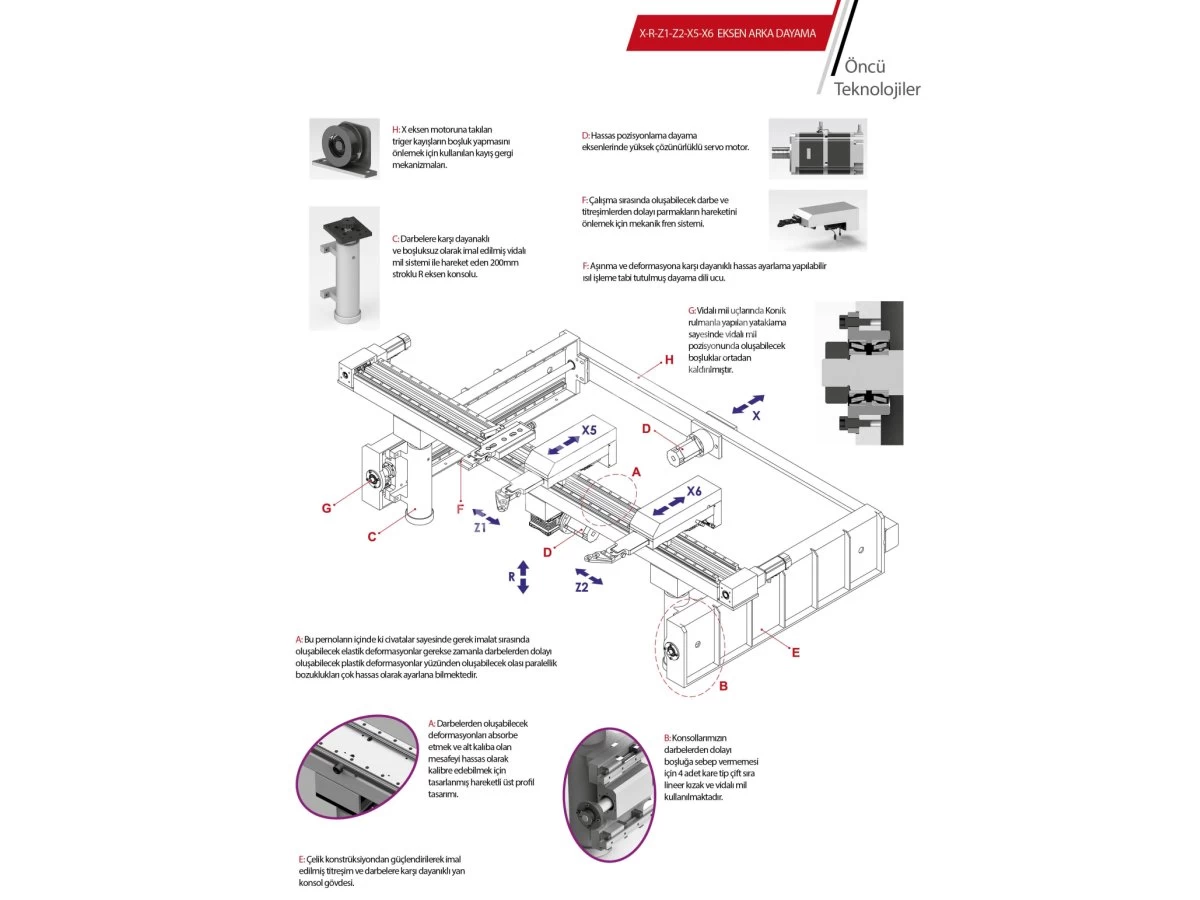

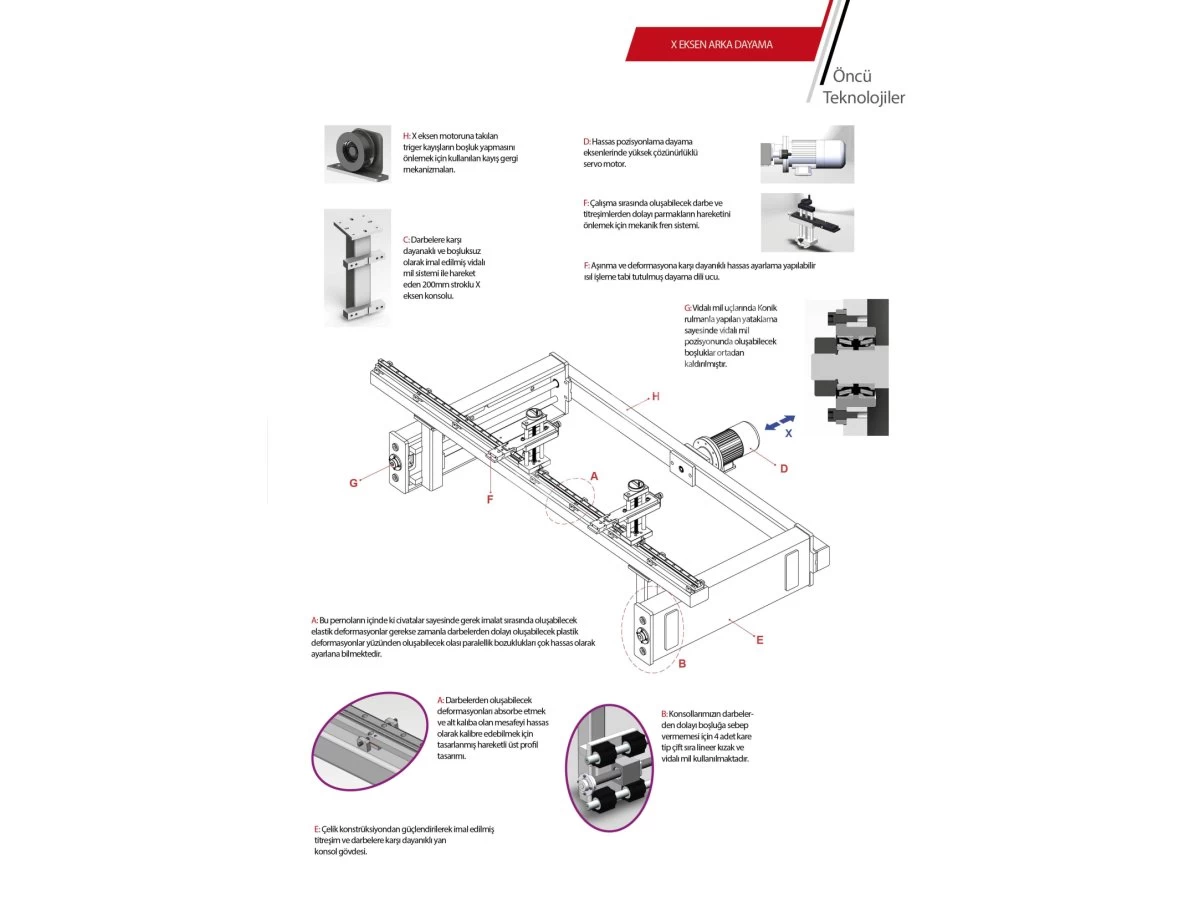

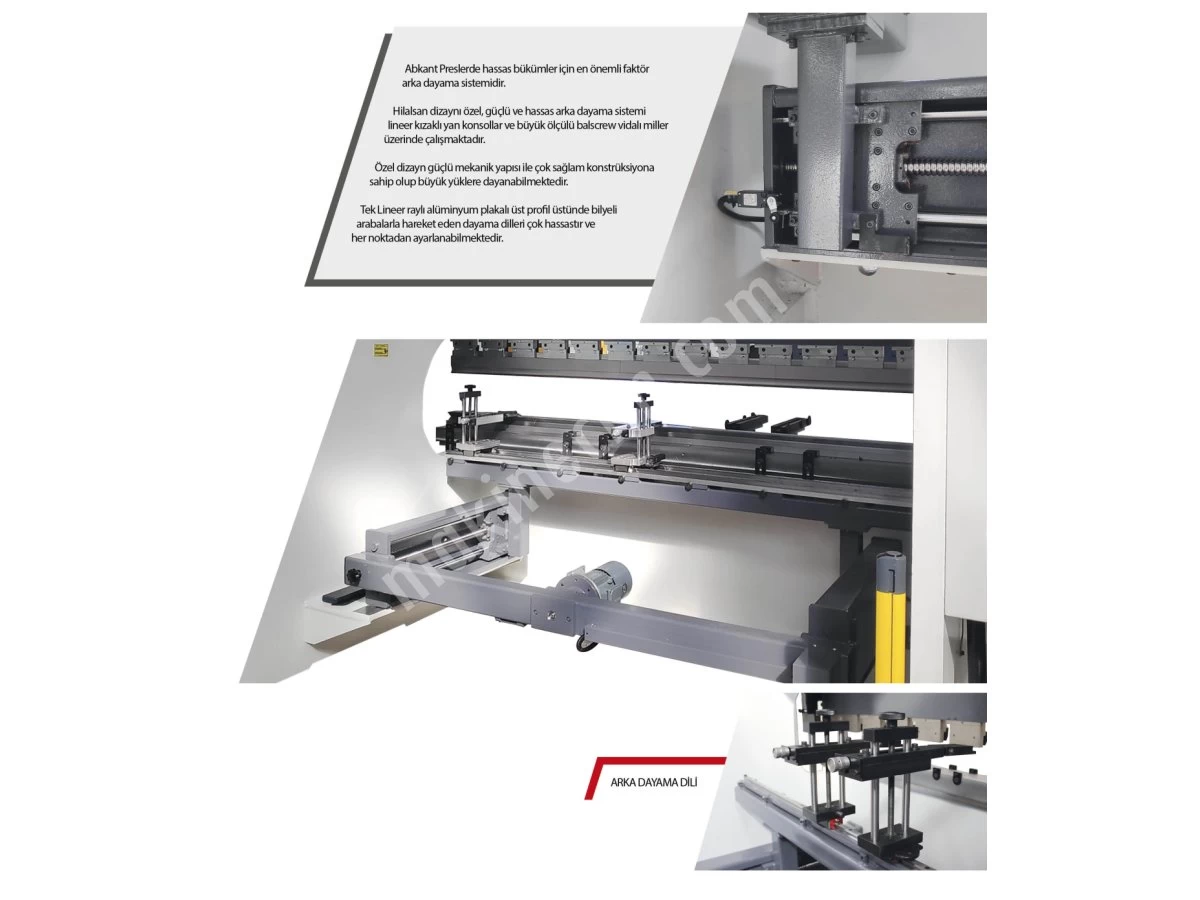

• Arka dayama sistemi çevre koşullarına uygun olarak üretilmiştir. Arka dayama yatakları çift taşıyıcılarla ağır şartlar için yapılmıştır. Kötü çevre koşullarına karşı lineer kızaklarda birikecek toz ve diğer partiküllere karşı sıyırıcılı arabalar kullanılmıştır.
• Makinenin dış yüzeyi hava şartlarına karşı koruyucu en az 60 mikron kalınlığında iki kat boya ile boyanmaktadır. Boya kurutma işlemi son teknoloji fırınlarda farklı zaman ve sıcaklık aralıklarında kademeli olarak gerçekleştirilmektedir.
• Standart eksenler Y1, Y2, X olarak üretim vardır.


Detaylı Kataloğumuzu İndirin


STANDART ÖZELLİKLER

• Y1,Y2,X 3 Eksen
• Esa S625 Dokunmatik Ekran Kontrol Ünitesi
• Hilalsan Ağır Tip X Eksen AC Motorlu Arka Dayama.
• Hilalsan Dar Tabla
• Ayarlanabilir T Kanallı, Stoperli Cetvelli kayan Ön Kollar
• Hilalsan Avrupa Tip Üst Kalıp Sıkma
• Üst Kalıp Avrupa Tip H:66,6mm 85° R0,8
• Alt Kalıp Avrupa Tip 4V H:60x60mm 85°
• Ön Güvenlik  Sistemi
• Arka Güvenlik Sistemi
• Aydınlatma Lambası
• Acil Stop Butonlu Taşınabilir Ayak Pedalı

OPSİYONEL ÖZELLİKLER

• Manuel Bombeleme
• CNC Kontrollü Motorlu Bombeleme
• Hilalsan Ağır Tip X,R Eksenleri AC Motorlu
• Yağ Isıtıcı
• Fanlı Yağ Soğutucu
• Merkezi Yağlama Manuel
• Merkezi Yağlama Otomatik


TEKNİK TABLO | PDF
