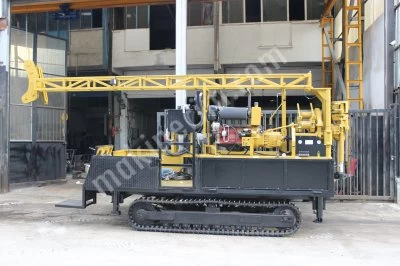

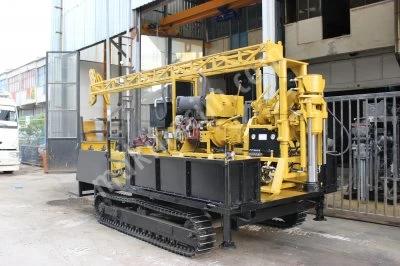

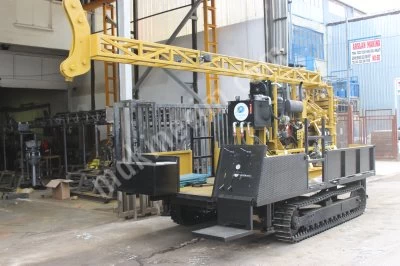

D 500 Paletli (Ms 500) Sondaj Makinası

DELGİ KAPASİTELERİ

DIŞ ÇAP (mm)

KUYU (m)

BQ

54,00

300

NQ

76,00

200

HQ

89,00

100

Delgi kapasiteleri formasyona, delme açısına ve kullanılan ekipmanlarına göre değişebilir.

MOTOR

Standart Birim

DEUTZ F4L912 4 CC Hava Soğutmalı Motor

Motor Hacmi

3,7 Lt.

Maksimum Güç (2500 RPM)

50 kW ( 64 Hp )

Yakıt Tankı Kapasitesi

25 L (Opsiyonel)

Şanzuman

Deutz

MORSET MODULÜ

Morset İlerleme Mesafesi

50 cm

Morset Dönme Mesafesi

360°

Maksimun Çekme Kuvveti

5000 kg

Maksimun Basma Kuvveti

3500 kg

Morset Kovan İç Çapı

101 mm

Aktarıcı Dişliler

Helix

Çene Özellikleri

Çift Çene sistemi (Hidrolik ve mekanik)

KULE

Kule Özellikleri (özellikler opsiyoneldir.)

•      Örgülü 5,0 m kule

•      Hidrolik Kule Kaldırma Pistonu

•      Katlanabilir Kule

Kızak ilerleme mesafesi

•     28 cm

VİNÇ VE HALAT SİSTEMİ

Ana Vinç

•12 mm Çapında Çelik Halat için 25 m

Wireline Vinç

•Sabit Hızlı Hidrolik Tahrikli Motor

•6 mm Çapında Çelik Halat için 300 m

535 TRİPLEX ÇAMUR POMPASI

Pompa tipi

Triplex

Güç aktarımı

Hidrolik

Piston adedi

3

Debi

135 lt/dk

Çalışma basıncı

500 psi

Max. Basınç

700 psi

Piston tipi

Kort bezli kauçuk

Emme sistemi

Çek valf bilyalı

Emme

2"

Basma

1/¼"

Gömlek iç çapı

68 mm

Güç kaynağı

16 veya 32 beygirlik  pancar motoru yada 15 kw’lık gamak elektrik motoru

PALET ÖZELLİKLERİ

Statik kapasite

12000 kg

Dinamik kapasite

8000 kg

Palet ağırlığı

1900 kg

Çalışma basıncı

230 bar

Yürüyüş motor tipi

Çift hız – tek hız

Yürüyüş hızı

4 km/s

Rotasyon hızı

988 rpm

Tork

815 Nm
