Aluminyum Gövdeli Elektrik Motorlarının İndüksiyonla Stator Sıkı Geçme İşlemi

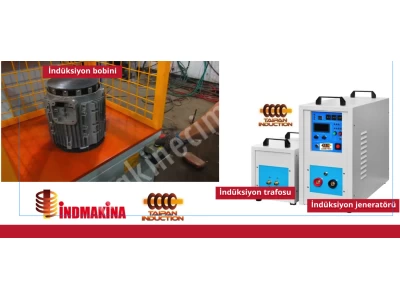

• Komple sistem anahtar teslim alüminyum motor gövdesi için indüksiyon ısıtma makinası:

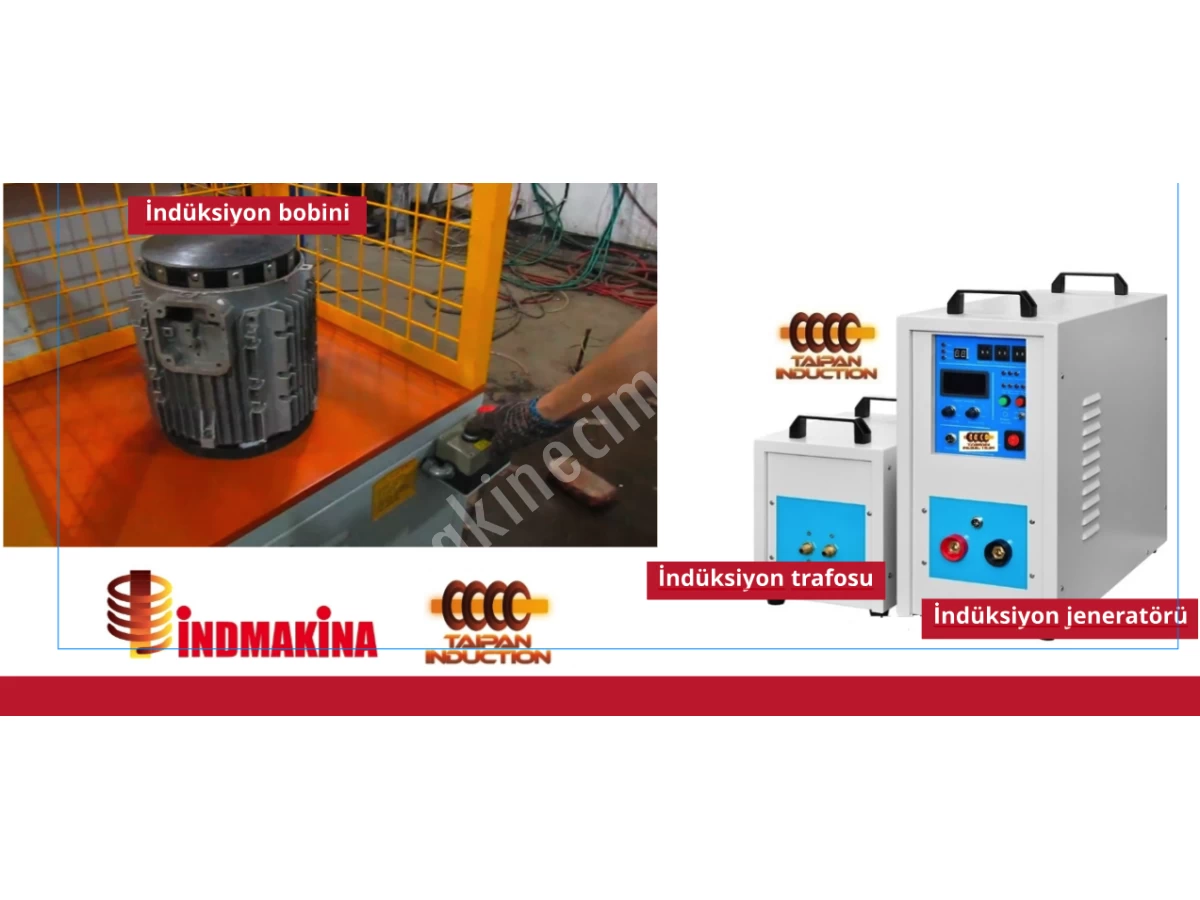

• 1 adet TPM-110AB / 110KW / 10-20KHz indüksiyon ısıtma makinası

• İş parçalarına özel tasarlanmış izolasyonlu 1 adet iç çap indüksiyon ısıtma bobini (indüktör) Örnek:143mm

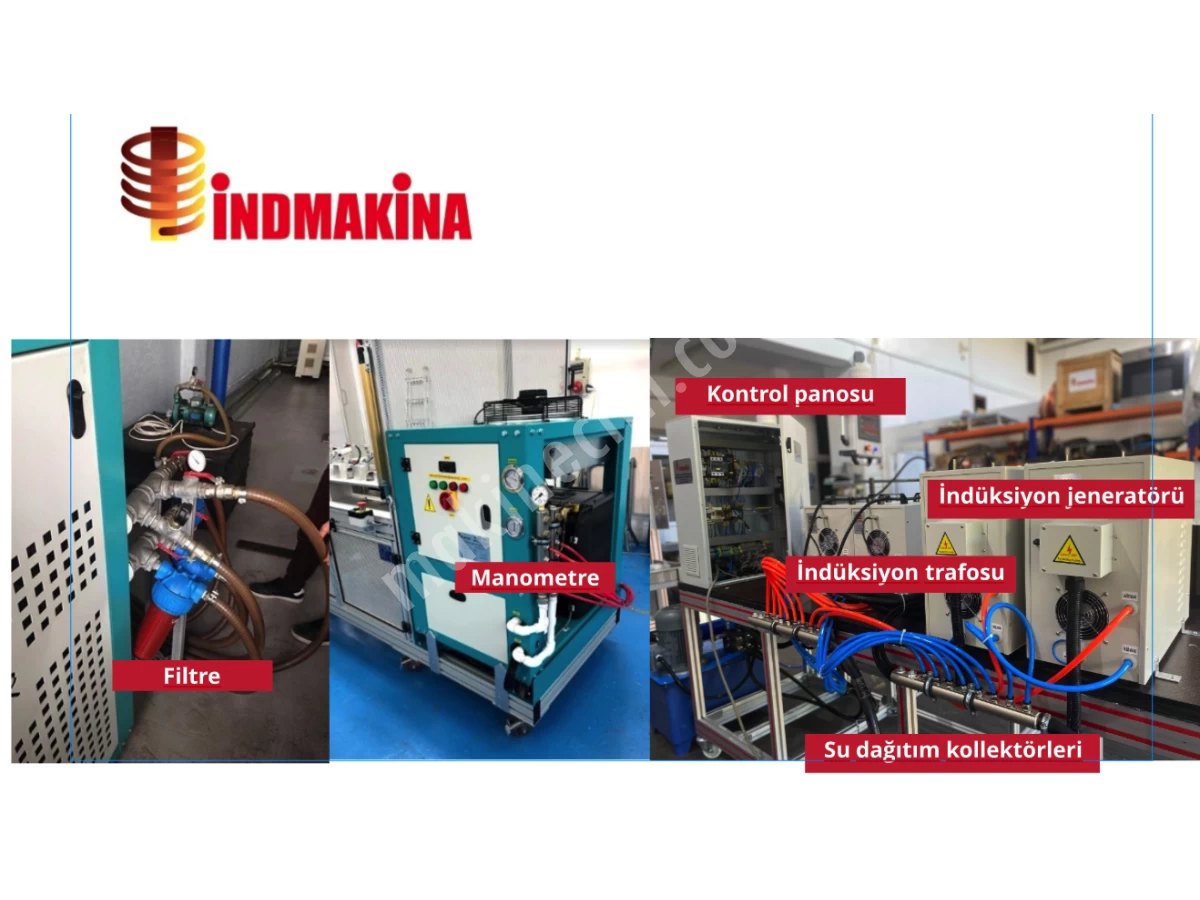

• 20.000KCal/saat su soğutma kapasiteli kapalı devre chiller (indüksiyon jeneratörü, trafosu ve ısıtıcı indüksiyon bobini 20-22°C, 2.5-3 bar kapalı devre saf su ile soğutulur.)

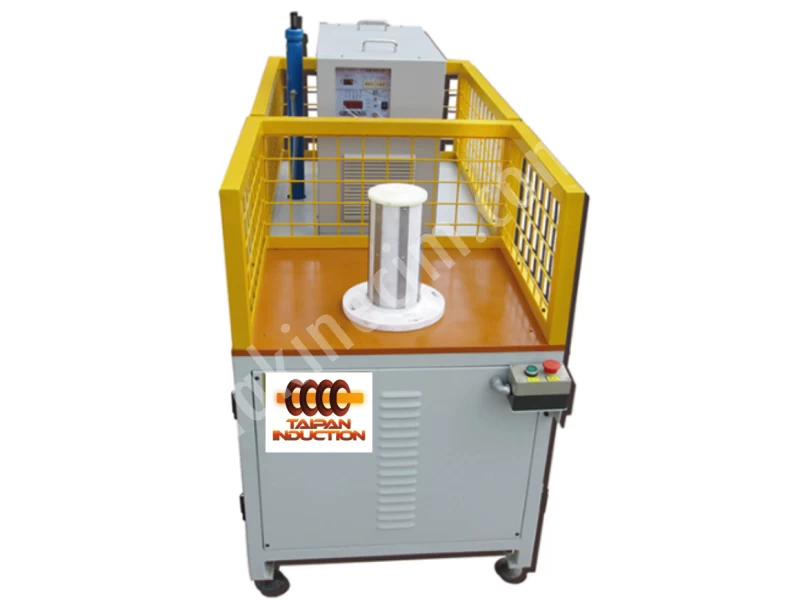

• Ağır alüminyum sigma profilden yapılmış makina şasesi ve bariyerler (makina boyutları: 1660x750x1500mm)

• P500 polietilen masa üzerinde alüminyum motor gövdeleri için 1 adet ısıtma istasyonu

• Elektrik kontrol kabini, ayak pedalı, start butonu, acil stop butonu, su dağıtım kollektörleri ve tesisatı, indüksiyon alarm ekranı, indüksiyon ısıtma gücü ayar potansiyometresi,

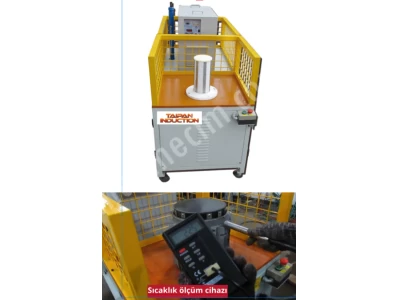

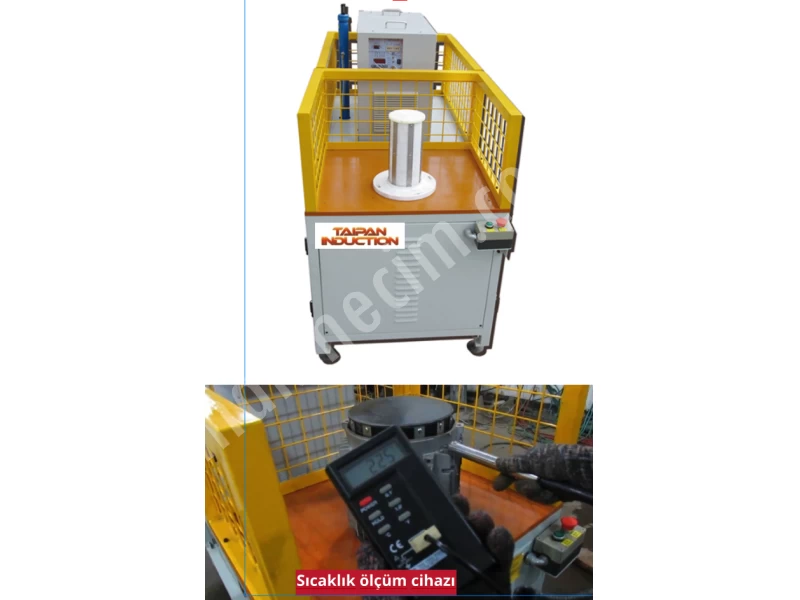

• indüksiyon ısıtma süresi ayarlama timer 100-600°C lazer infrared sıcaklık ölçüm cihazı (sadece gösterge amaçlı konulacaktır, set edilen indüksiyon ısıtma gücü ve ısıtma süresine göre ısıtma yapılacaktır.)

• + 1 adet manüel sıcaklık ölçüm cihazı dahildir.

ÖRNEK PROSES:

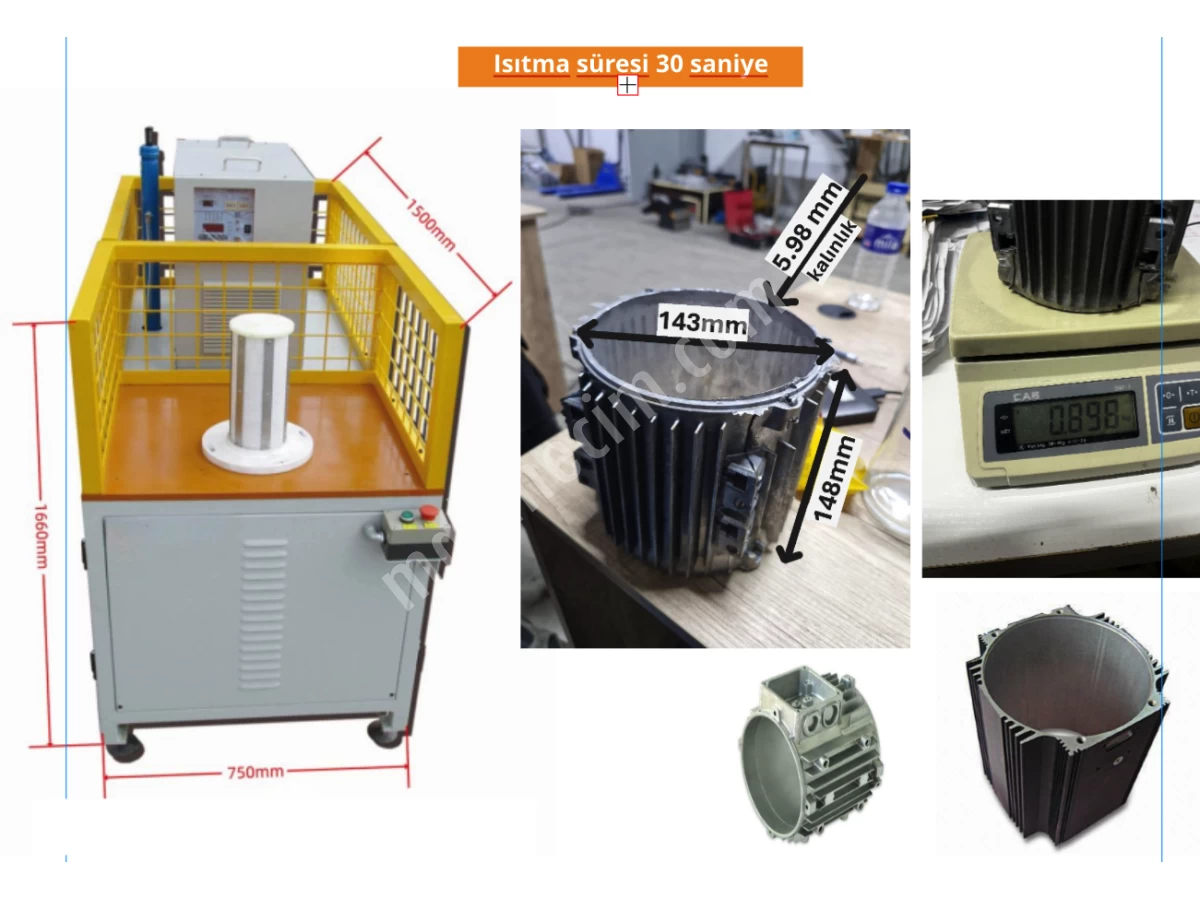

• Alüminyum motor gövdesi (tek tip): iç çap: 143mm,

• Et kalınlığı: 5,98mm,

• boy

• Yükseklik: 148mm,

• Ağırlık: 0.898kg

• Isıtma süresi - 30sn,

• Sıcaklık 130°C

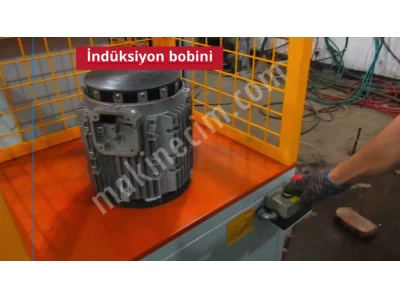

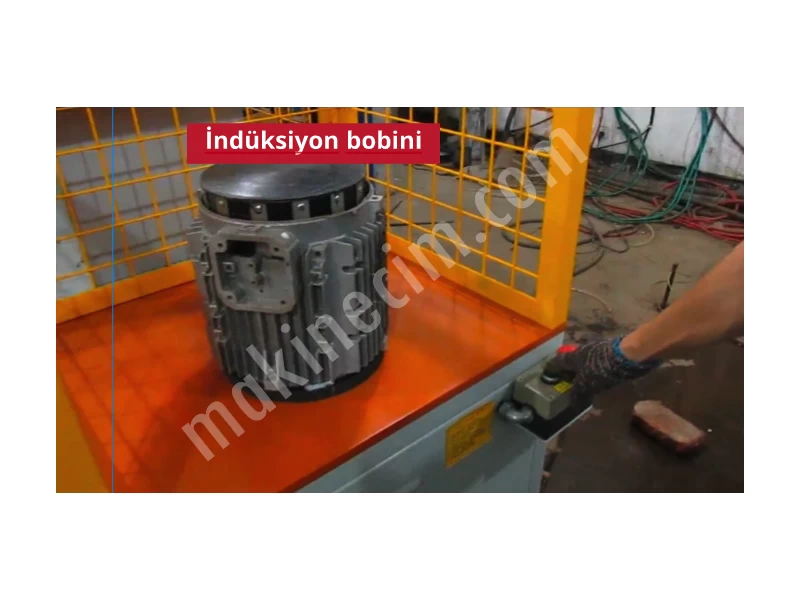

• Operatör motor gövdesini sabit pozisyondaki bobine yukarıdan aşağıya doğru yerleştirir.

• İndüksiyon ısıtma gücünü potansiyometre üzerinden, ısıtma süresini de timerdan ayarlar.

• Start butonuna basılınca set edilen süre boyunca ısıtma yapılır.

• Isıtma işlemi bitince operatör eldiven ile alüminyum motor gövdesini alır ve stator sıkı geçme işlemini yapar.

TPM-110AB orta frekans indüksiyon ısıtma makinası teknik özellikleri:

Model: TPM-110AB Güç: 110KW

Frekans: 10-20KHz

Güç ve ısıtma süresi ayarlanabilir kontrol paneli.

Güç ayarlı. İstenilen güç seviyesine ayarlanabilir ve dijital güç göstergesinden güç seviyesi izlenebilir.

Güç, frekans, voltaj ve amper göstergesi

Manüel & otomatik mod 7/24 kesintisiz çalışabilme

Talep edilirse PLC kontrol çıkışları hazırlanmış

Giriş voltajı ve frekansı: 3 faz 380V / 50Hz

Max. Giriş Akımı: 165A Çıkış Akımı: 400-4500A

Jeneratör boyutları: 1000x600x900mm

Jeneratör ağırlığı: 100kg

Trafo boyutları: 700x420x600mm

Trafo ağırlığı: 65kg
