1250 Mm Rijit Pvc Film ve Levha Üretim Hattı

Detaylar:

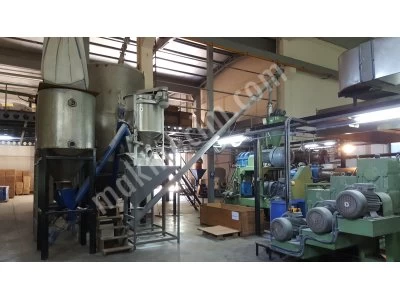

Mikser ünitesi

150 kg sıcak kazan, yatay montajlı 1000kg soğuk kazan, taşıyıcı helezon sistemi

Motorlar frekans konvertörleri ile sürülmektedir.

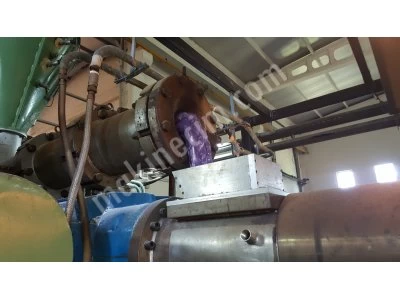

Planetary kaskat ekstruder

ModelZSE 170/200 eşdeğeri.

132KW primer ekstruder motor, 45 KW dump ekstruder motor.

Motorlar frekans konvertörü çalışmasına uygun özel tasarım AC motor olup ABB Frekans konvertörleri ile sürülmektedir. 2 adet yağlı ısıtıcı ünitesi mevcuttur. Yağ ısıtmalı kovanlar 4 bölgeye ayrılmıştır

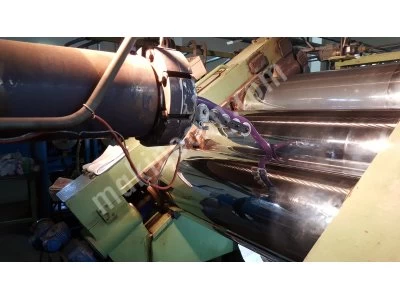

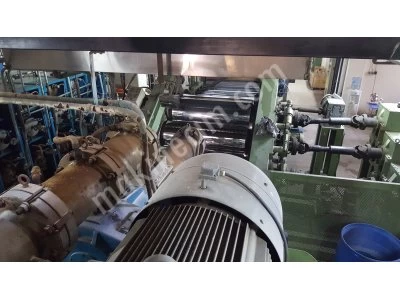

Kalender ünitesi

1250mm genişlik, 500 mm silindir çaplı 3adet kalender silindiri.

Eğikyükselen konfigürasyon.

3 adet Kalender silindir yağlı ısıtıcı ünitesi. Her silindir kendi yağ ısıtma ünitesi ile donatılmış olupsıcaklık kontrolu PLC’den yapılmaktadır.

Silindirler 22 KW AC motorlarla tahrik edilmekte olup hız ayarları ABB Frekans konvertörleri ile yapılmaktadır.

Baskı silindiri

1250mm genişlik, 270 mm silindir çaplı.

Frekans konvertörü ile hız ayar

Yağ ısıtma ünitesi ile sıcaklık ayarı .

Gerdirme silindirleri

8 adet 1250 mm genişlikte gerdirme silindirleri

Frekans konvertörleri ile hız ayarlı

Yağ ısıtma ünitesi ile sıcaklık ayarı

Soğutma silindirleri

6adet 1250 mm genişlikte soğutma silindirleri.

3bölgeli silindir sıcaklık kontrolü

Frekans konvertörleri ile hız ayarlı

Kenar kesme istasyonu ve fire sarma üniteleri

Frekans konvertörü ile hız ayarlı

Çekme ünitesi

Frekans konvertörü ile hız ayarlı

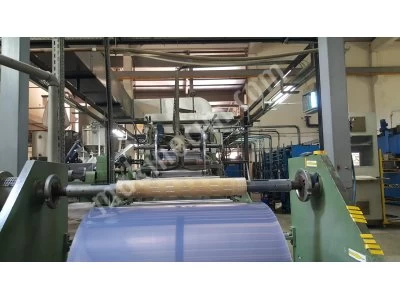

Gerginlik kontrollü Sarma ünitesi
Hat hızı 1 – 40 m/dak

Havalı şaftlar (Ø 76 mm)

Moment kontrollü frekans konvertörleri ile gerginlik ayarı

Hat Kontrol Sistemi

Tüm hattın otomasyonu AllenBradley PLC ve Wonderware Intouch scada programı ilesağlanmakta olup çalışılan ürünlere ilişkin motor hız, akım ile silindirsıcaklıkları ve silindir aralıkları gibi değerler bilgisayar ortamında reçete bazında saklanabilmektedir.

Üretim hattı genel bilgiler

Çalışılabilen ürün kalınlığı 100 – 800 mikron arasında olup daha ince ve daha kalın ölçülerde de çalışılabilir. Çalışılabilen ürün genişliği de kalınlığa bağlıolarak maksimum 1050 mm dir.

Hat üretim kapasitesi

600 kg/saat (Ürün kalınlık ve genişliğine göre değişir)
